รายละเอียดสินค้า:
|
| เน้น: | โลหะนิทินอล,โลหะผสมนิทินอล,ลวดนิทินอลสำหรับชีวการแพทย์ |
||
|---|---|---|---|
โลหะผสมหน่วยความจำที่มีรูปร่าง, โลหะผสมไทเทเนียมที่มีความยืดหยุ่นสูงเป็นพิเศษ, ลวดนิทินอลสำหรับชีวการแพทย์
ผลิตภัณฑ์
หน่วยความจำรูปร่างโลหะผสม, ซุปเปอร์ยืดหยุ่นนิกเกิลโลหะผสมไทเทเนียม, นิทินอลรอบลวด, ลวดแบน, รูปตัดขวางลวดสำหรับ biomedicine
ภาพรวม
นิทินอลเป็นโลหะผสมหน่วยความจำที่ได้รับการศึกษาอย่างละเอียดและครอบคลุมที่สุด พวกเขามีลักษณะของความแข็งแรงสูงปั้นสูงทนต่อการกัดกร่อนที่ดีมีเสถียรภาพที่ดีและเข้ากันได้ทางชีวภาพที่ยอดเยี่ยม ความเหนือชั้นของการประยุกต์ใช้ในการแพทย์คือโลหะผสมหน่วยความจำรูปร่างอื่นไม่สามารถเปลี่ยนได้
Nitinol ได้รวมคุณสมบัติที่เป็นเอกลักษณ์สองอย่างที่เกี่ยวข้องอย่างใกล้ชิด: หน่วยความจำรูปร่างและความคงทนพิเศษ หน่วยความจำรูปร่างช่วยให้ Nitinol สามารถเปลี่ยนรูปได้ที่อุณหภูมิหนึ่งแล้วกลับสู่รูปร่างดั้งเดิมเมื่อถูกทำให้ร้อนที่อุณหภูมิการเปลี่ยนแปลง ผลกระทบนี้เกิดจากการเปลี่ยนวัสดุจากโครงสร้าง monoclinic martensitic ที่อุณหภูมิต่ำเป็นโครงสร้างลูกบาศก์ออสเทนนิติกอุณหภูมิสูง
คุณสมบัติของ NITINOL
1 หน่วยความจำรูปร่าง
2 ซุปเปอร์ยืดหยุ่น
3 ความไวต่อการเปลี่ยนแปลงของอุณหภูมิในช่องปาก
4 ความต้านทานการกัดกร่อนที่ดี
5 ภูมิคุ้มกันพิษ
6 แรงแก้ไขที่อ่อนโยน
7 มีคุณสมบัติดูดซับแรงกระแทกได้ดี
NITINOL สำหรับ BIOMEDICINE A PPLICATION
นิทินอลเป็นคำศัพท์ที่ใช้สำหรับไบนารีใกล้กับอะตอม Ni-Ti อัลลอยด์และมีการใช้กันอย่างแพร่หลายในทางการแพทย์เนื่องจากมีความยืดหยุ่นเป็นพิเศษ อย่างไรก็ตาม Ternary หรือโลหะผสมนิกเกิล - ไทเทเนียมอื่น ๆ สามารถทำได้สำหรับคุณสมบัติที่แตกต่าง
สำหรับ biomedicine นั้น nitinol archwire ใช้สำหรับการจัดฟันในระยะแรกของผู้ป่วย สปริงดัน Nitinol และสปริงดึงสปริงเป็นสปริงที่ใช้สำหรับฟันจัดฟัน นอกจากนี้นิทินอลยังถูกใช้ในการผ่าตัดเพื่อสร้างตัวเชื่อมต่อกระดูกต่าง ๆ , คลิปหลอดเลือด, ไส้กรองการแข็งตัว, ส่วนประกอบการขยายหลอดเลือด, การใส่ขดลวดในสมองทุกชนิด, อุปกรณ์ embolization, แพทช์หัวใจ, ตัวกรองก้อน
องค์ประกอบทางเคมี
ตารางที่ 1
| เฟ | Ni | Cr | ลูกบาศ์ก | nb |
| ≤0.05 | 54.5-57.0 | ≤0.01 | ≤0.01 | ≤0.025 |
| C | Ti | ร่วม | N + O | H |
| ≤0.05 | สมดุลย์ | ≤0.05 | ≤0.050 | ≤0.005 |
องค์ประกอบทางเคมีเป็นไปตาม ASTM F2063-12 หรือ GB 24627-2009 (wt%)
N ลวดตาข่าย
หน่วยความจำรูปร่างลวดนิทินอลสามารถนำมาใช้ในการพัฒนารากฟันเทียมที่อาจถูกส่งเข้าสู่ร่างกายในรูปแบบที่มีขนาดกะทัดรัดและเปิดใช้งานในรูปแบบการทำงานของพวกเขาเมื่อพวกเขาได้รับการใช้งาน หากคุณต้องการลวดที่จะอยู่ในรูปร่างที่แน่นอนสำหรับการใช้งานเฉพาะเรามีการตั้งค่ารูปร่าง “ การตั้งค่า” รูปร่างลวดที่สอดคล้องกับข้อกำหนดการออกแบบอุปกรณ์ของคุณโดยเฉพาะ ไม่เพียง แต่เราผลิต Nitinol ในรูปแบบต่าง ๆ เท่านั้นเรายังควบคุมกระบวนการทั้งหมดตั้งแต่ต้นจนจบโดยการเป็นแหล่งหลอมละลายจนเสร็จสิ้นชั้นนำของโลกสำหรับ Nitinol ไปยังอุตสาหกรรมอุปกรณ์การแพทย์
ความเหนือชั้นเกิดขึ้นที่อุณหภูมิเหนือระดับการเปลี่ยนแปลงและอนุญาตให้วัสดุฟื้นตัวจากความเครียดได้สูงถึง 8% ด้วยชุดถาวร 0.5% หรือน้อยกว่า
Nitinol มีให้ในสองรูปแบบพื้นฐาน:
Nitinol ลวดกลมและเส้นลวดเรียบ
Nitinol Ground bar ที่ไม่มีศูนย์กลาง
เกรดนิทินอลทั้งหมดมีอยู่ในสภาพการทำงานเย็นอย่างใดอย่างหนึ่งพร้อมสำหรับการรักษาความร้อนหรือเป็นลวดยืดหยุ่นซุปเปอร์ยืด
แอปพลิเคชันเฉพาะของ WIRE WIRE N
ลวดนิทินอลใช้สำหรับงานทางการแพทย์และอุตสาหกรรมต่าง ๆ มากมาย การประยุกต์ใช้ทางการแพทย์รวมถึงการรักษาด้วยหลอดเลือด, การจัดการจังหวะการเต้นของหัวใจ, neurostimulation, ทันตกรรมจัดฟัน, ศัลยกรรมกระดูก, การส่องกล้อง, ทันตกรรมรากเทียม, ฯลฯ โปรแกรมทางการแพทย์ทั่วไปรวมถึงคู่มือลวด, ทอสนับสนุน, ไฟล์รากทันตกรรม
การใช้งานด้านวิศวกรรมทั่วไปสำหรับเกรดทางการแพทย์ของ Nitinol แต่ละประเภทมีดังต่อไปนี้
Nitinol A: Guidewires, stents, stylets, mandrels ขึ้นรูป, ตะกร้าดึงหิน, ไฟล์จัดฟัน ฯลฯ
Nitinol B *: มักจะใช้ในงานที่ต้องการแรงดันสูงและการขนถ่ายที่ราบสูงที่อุณหภูมิห้อง โครเมียมเจือเพื่อลดอุณหภูมิการเปลี่ยนแปลงและเพิ่มความต้านทานแรงดึง
Nitinol C **: การใช้งานที่ต้องการความแข็งเพิ่มขึ้น โคบอลต์เจือเพื่อลดอุณหภูมิการเปลี่ยนแปลงและเพิ่มความต้านทานแรงดึง
Nitinol D: ให้การปั่นจักรยานที่ดีที่สุดที่อุณหภูมิของร่างกาย (37 ° C)
Nitinol E: การใช้งานทั่วไปสำหรับโลหะผสมนี้คือแอคชูเอเตอร์อุณหภูมิสูง
Nitinol F: การใช้งานทั่วไปสำหรับโลหะผสมนี้คือแอคชูเอเตอร์อุณหภูมิสูง
Nitinol G: ใช้โดยทั่วไปในการใช้งานที่ต้องการการเปลี่ยนเฟสที่อุณหภูมิของร่างกาย (37 ° C)
Nitinol H: สำหรับใช้ในสภาพแวดล้อมที่มีอุณหภูมิเย็นจัด
* องค์ประกอบทางเคมีทั่วไป: ASTM F2063 Exc. Cr 0.2% ถึง 0.3%
** องค์ประกอบทางเคมีทั่วไป: ASTM F2063 Exc. ร่วม 1% ถึง 2%
คุณสมบัติทางกลของโลหะผสมพิเศษ
ตารางที่ 2: งานเย็นยืดหยุ่นได้มาก
| รหัสสาย | โลหะเป็น (° C) | UTS (psi) | การยืดตัว (%) | UTS (psi) | การยืดตัว (%) | กำลังโหลดที่ราบสูง (psi) | ขนถ่ายที่ราบสูง (psi) | ใช้งาน Af (° C) |
| นิติ | -35 ถึง -10 | 200,000 นาที | > 4% | 180,000 นาที | > 10% | > 70,000 | > 20,000 | +10 ถึง +18 |
| นิติ | -65 ถึง 0 | 250,000 นาที | > 4% | 210,000 นาที | > 10% | > 80,000 | > 35,000 | 0 + 18 |
| นิติ | -80 * | 200,000 นาที | > 5% | 190,000 นาที | > 10% | > 100,000 | > 60,000 | -15 * |
| นิติ | -10 ถึง +10 | 220,000 นาที | > 4% | 180,000 นาที | > 10% | > 65,000 | > 7,000 | +14 ถึง +22 |
| นิติ | ≤ -35 | 220,000 นาที | > 4% | 160,000 นาที | > 10% | > 75,000 | > 25,000 | ≤0 |
| หมายเหตุ | 1. ค่าติดตั้งถาวร <0.5% หลังจากเครียดถึง 8% 2. ผลลัพธ์เป็นเรื่องปกติสำหรับเส้นผ่านศูนย์กลางลวดกลมตั้งแต่ 0.05 มม. ถึง 4.0 มม. 3. การทดสอบทางกลทั้งหมดดำเนินการที่ 22 ± 2 ° c 4. Af ที่ใช้งานคืออุณหภูมิที่วัสดุเปลี่ยนเป็นออสเทนไนต์อย่างสมบูรณ์ 5. * เป้าหมายทั่วไป | |||||||
คุณสมบัติทางกลของโลหะผสมหน่วยความจำรูปร่าง
ตารางที่ 3: หน่วยความจำรูปร่างเย็นทำงาน
| รหัสสาย | โลหะเป็น (° C) | UTS (psi) | การยืดตัว (%) | UTS (psi) | การยืดตัว (%) | กำลังโหลดที่ราบสูง (psi) | ใช้งาน Af (° C) |
| นิติ | ≥ +85 | 220,000 นาที | > 3% | 160,000 นาที | > 10% | N / A | ≥ +85 |
| นิติ | +35 ถึง +85 | 220,000 นาที | > 3% | 160,000 นาที | > 10% | N / A | +40 ถึง +80 |
| นิติ | +10 ถึง +35 | 220,000 นาที | > 3% | 160,000 นาที | > 10% | N / A | +22 ถึง +40 |
| บันทึก | 1. ผลลัพธ์เป็นเรื่องปกติสำหรับเส้นผ่านศูนย์กลางลวดกลมตั้งแต่ 0.05 มม. ถึง 4.0 มม. 2. การทดสอบทางกลทั้งหมดดำเนินการที่ 22 ° C ± 2 ° c 3. Active Af คืออุณหภูมิที่วัสดุเปลี่ยนเป็นออสเทนไนต์อย่างสมบูรณ์ | ||||||
แบบ ฟอร์ม W ของ N ITINOL
ลวดกลม: 0.05 ถึง 4.0 มม

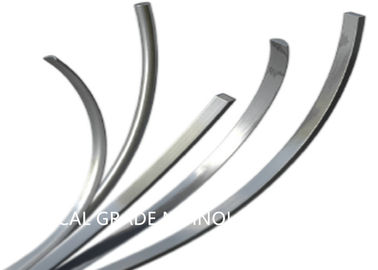

อัตราส่วนของเส้นลวดแบบแบน: W / T <10
สตริปรีด - อัตราส่วนภาพ: W / T> 10: 1
ความหนาขั้นต่ำ: 0.008 มม
ความกว้างสูงสุด: 11.5 มม
Turkshead: สี่เหลี่ยมจัตุรัสสี่เหลี่ยม
Custom Shapes: ลวดตัดขวางรูปทรงหลากหลาย
เส้นผ่าศูนย์กลางลวดกลมไนโตรนัลและความอดทน
ตารางที่ 4
| เส้นผ่าศูนย์กลางมม | 4.00-2.00 | 2.00-1.00 | 1.00-0.35 | 0.35-0.26 | 0.26-0.15 | 0.15-0.05 |
| มม. ความอดทน | ± 0.020 | ± 0.015 | ± 0.010 | ± 0.007 | ± 0.005 | ± 0.004 |
ออกมาจากความกลมภายในครึ่งหนึ่งของเส้นผ่านศูนย์กลางที่ยอมรับได้
เงื่อนไขการได้รับ D
(1) ยืด superelastic ให้ตรง (SE)
(2) งานเย็น (CW)
สภาพพื้นผิว IRE
(1) Light Oxide - พื้นผิวเพชรที่ถูกวาด
(2) Dark Oxide - พื้นผิวเพชรที่ถูกวาด
(3) Black Oxide - ผิวหน้าเพชร
(4) Etch - การกำจัดสารเคมีของชั้นออกไซด์ - จะรักษาพื้นผิวเรียบ
(5) การกำจัดสารเคมีในชั้นออกไซด์พร้อมกับโลหะฐานเล็กน้อย - พื้นผิวจะมีเนื้อหยาบ
(6) สลักและขัดกล - กำจัดสารเคมีของชั้นออกไซด์ตามด้วยกลขัด - พื้นผิวจะมีลักษณะสแตนเลส (แม้ว่าที่> ขยาย 40x, รอยขีดข่วนขนาดเล็กจะปรากฏ
(7) ปราศจากออกไซด์ - ราบรื่นและไม่มีออกไซด์ที่มองเห็นได้
รหัสสาย
อุณหภูมิ AF ที่แอคทีฟเป็นหนึ่งในคุณสมบัติที่สำคัญของ Nitinol ที่สามารถกำหนดประสิทธิภาพการยืดหยุ่นสูงสุดของโลหะผสม แม้ว่าเนื้อหา Ni ที่สำคัญทั้งหมดในช่วง 54.5 ~ 57.0mass สอดคล้องกับข้อกำหนดมาตรฐาน ASTM F2063-12 แต่ A F มีความไวสูงต่อองค์ประกอบทางเคมี แต่การจัดระดับรายละเอียดขององค์ประกอบ Nitinol มีความสำคัญอย่างยิ่ง นี่คือเหตุผลที่เราใช้รหัสวัสดุที่ละเอียดและตรวจสอบแล้วเพื่อระบุโลหะผสม
ตารางที่ 5
| รหัสสาย | B | C | D | E | F | G | H | |
| ใช้งานที่อุณหภูมิ f ℃ | 70 +/- 10 | 30 +/- 10 | 25 +/- 5 | 17 +/- 7 | 10 +/- 10 | 5 +/- 10 | -20 +/- 10 | -30 +/- 15 |

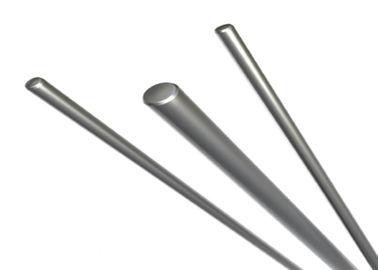

บาร์ชั้นล่างของ ITINOL CenterLESS
พร้อมกับลวดนิทินอลบาร์นิทินอลเกรดทางการแพทย์มีให้เลือกใช้ตั้งแต่ขนาดเส้นผ่านศูนย์กลาง 2.0 มม. ถึง 5.0 มม. พร้อมตัวเลือกของการขึ้นรูปออกไซด์ธรรมชาติหรือพื้นดินที่ไม่มีศูนย์กลางและพื้นผิวขัดมัน
คุณสมบัติเชิงกลของ YPICAL ของ Ground Bar
สภาพ: ยืดหยุ่นสูง
ตารางที่ 6
| ประเภทวัสดุ | UTS (PSI) | การยืดตัว (%) | กำลังโหลดที่ราบสูง (PSI) | ขนถ่ายที่ราบสูง (PSI) | ใช้งาน Af (° C) |
| นิติ | 130,000 | มากกว่า 12% | 65,000 | 15,000 | ต่ำกว่า 18 |
| หมายเหตุ | 1. ชุดถาวรคือ 1% สูงสุด หลังจากเครียดถึง 6% 2. การทดสอบสมบัติทางกลทั้งหมดดำเนินการที่อุณหภูมิห้อง (22 ° C ± 2 ° C) | ||||
แอปพลิเคชันหลัก
เกี่ยวกับศัลยกรรมกระดูก
ทันตกรรมจัดฟัน
ข้อกำหนดมาตรฐาน
ASTM F2063-12 องค์ประกอบทางเคมีมาตรฐานของโลหะผสมหน่วยความจำรูปร่างนิทินอลดัดที่ใช้ในอุปกรณ์การแพทย์และการผ่าตัดรากฟันเทียม
GB 24627 องค์ประกอบทางเคมีมาตรฐานของโลหะผสมหน่วยความจำรูปร่างนิทินอลดัดขึ้นที่ใช้ในอุปกรณ์การแพทย์และการผ่าตัดรากฟันเทียม
ASTM F2633-13 ข้อกำหนดมาตรฐานสำหรับโลหะผสมหน่วยความจำรูปร่างนิทินอลที่ไร้รอยต่อสำหรับอุปกรณ์การแพทย์และการผ่าตัดรากฟันเทียม
ASTM F2005-05 คำศัพท์มาตรฐานสำหรับโลหะผสมหน่วยความจำรูปร่างนิทินอล
ASTM F2004-05 วิธีทดสอบมาตรฐานสำหรับอุณหภูมิการเปลี่ยนผ่านของโลหะผสมนิทินอลโดยการวิเคราะห์ทางความร้อน
ASTM F2516-14 วิธีการทดสอบแรงดึงของวัสดุไฮเปอร์ออกไซด์พลาสติกไนไตรอล
ASTM F2082-15 วิธีทดสอบมาตรฐานสำหรับอุณหภูมิการเปลี่ยนเฟสของโลหะผสมหน่วยความจำ nitinolshape โดยการดัดและการคืนสภาพฟรี
ความได้เปรียบ
วัตถุดิบ Nitinol ที่เข้ามาทั้งหมดจะถูกตรวจสอบโดยบุคคลที่สามเพื่อให้มั่นใจว่าเป็นไปตามข้อกำหนดเฉพาะสำหรับคุณสมบัติทางเคมีอุณหภูมิการเปลี่ยนแปลงความสม่ำเสมอของวัสดุและโครงสร้างจุลภาค เพื่อส่งเสริมคุณภาพผิวสำเร็จที่ราบรื่นและสม่ำเสมอผลิตภัณฑ์ลวดและท่อทั้งหมดใช้เทคโนโลยีการขึ้นรูปด้วยเพชรความแม่นยำสูงแบบเดี่ยวและแบบหลายผลึก หลังจากการรักษาความร้อนอย่างยืดหยุ่นพิเศษที่ถูกต้องวัสดุนิกเกิล - ไทเทเนียมเกรดทางการแพทย์สามารถรับความเครียดได้สูงถึง 8% โดยไม่ต้องดัดงออย่างถาวรที่อุณหภูมิของมนุษย์
ระยะเวลาธุรกิจ
| ปริมาณการสั่งซื้อขั้นต่ำ | ตกลงกันได้ |
| ราคา | ตกลงกันได้ |
| รายละเอียดบรรจุภัณฑ์ | น้ำป้องกันการขนส่งสมุทรกล่องไม้รมควัน |
| เครื่องหมาย | ตามคำสั่ง |
| เวลาจัดส่ง | 60-90 วัน |
| เงื่อนไขการชำระเงิน | T / T, L / C ที่เห็น D / P |
| ความสามารถในการจัดหา | 20 เมตริกตันต่อเดือน |
