|
รายละเอียดสินค้า:
|
| วัสดุ: | เหล็กกล้าไร้สนิม 17-4PH, S17400, SUS 630 กลวงหลอม | การจำแนกประเภท: | การตกตะกอนมาร์เทนซิติกชุบแข็งสแตนเลส |
|---|---|---|---|
| ความต้านแรงดึง: | 1100~1300MPa | ||
| แสงสูง: | สแตนเลส 17-4PH ท่อไม่มีรอยต่อ,การตกตะกอนมาร์เทนซิติก การชุบแข็งสแตนเลส,17-4PH ปลอมแปลงท่อไร้รอยต่อ |
||
1 ผลิตภัณฑ์

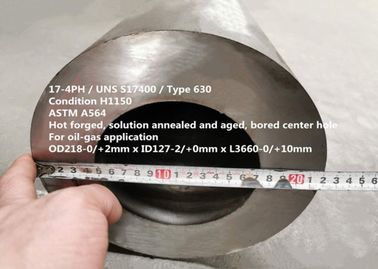

การตกตะกอนของ Martensitic สแตนเลสชุบแข็ง 17-4PH (สภาพ H1100, H1150 ฯลฯ ), SUS630, S17400 หนาความหนาของผนังปลอมแปลงท่อไร้รอยต่อ
2 การออกแบบที่เทียบเท่า
0Cr17Ni4Cu4Nb (GB / T), AISI630 (ASTM), W.Nr.1.4542, X5CrNiCuNb16-4 (DIN)
3 การประยุกต์ใช้
(1) น้ำมันก๊าซ
(2) ปิโตรเคมี
4 ภาพรวม
17-4PH เป็นสแตนเลสสตีลมาร์เทนซิทที่มีความเข้มข้นสูงในการตกตะกอนโครเมียม - นิกเกิล - ทองแดงที่ใช้สำหรับงานที่ต้องการความแข็งแรงและความแข็งสูงพร้อมกับความต้านทานการกัดกร่อนในระดับปานกลางรักษาความแข็งแรงสูงไว้ที่ประมาณ 600 ℉ (316 ℃)โลหะผสมนี้ได้รับการกำหนดเกรดหรือประเภท 630 ในข้อกำหนดหลายประการ
17-4PH เป็นมาร์เทนซิติกในโครงสร้างในสภาพหลอมและมีความแข็งแกร่งมากขึ้นโดยการรักษาอุณหภูมิต่ำซึ่ง precipitates ทองแดงที่มีเฟสในโลหะผสมเมื่อเปรียบเทียบกับโลหะผสมจำนวนมากในตระกูลชุบแข็งที่ตกตะกอนโลหะผสม S17400 นั้นต้องการการรักษาความร้อนอย่างง่ายกระบวนการหนึ่งขั้นตอนดำเนินการที่อุณหภูมิในช่วง 900 ℉ (482 ℃) ถึง 1150 ℉ (621 ℃) ขึ้นอยู่กับการรวมกันของความแข็งแรงและความทนทานที่ต้องการคุณสมบัติที่หลากหลายสามารถผลิตได้โดยการอบร้อนด้วยขั้นตอนเดียวการอบชุบด้วยความร้อนในช่วง 900 ℉ (482 ℃) ให้ความแข็งแรงสูงสุดแม้ว่าจะน้อยกว่าของอัลลอยด์อย่าง S17700 หรือ S15700 เล็กน้อยการตกตะกอนหลังการชุบเหล็กกล้าไร้สนิมโดยทั่วไปต้องการขั้นตอนเพิ่มเติมเพื่อให้การรักษาความร้อนสมบูรณ์
5 องค์ประกอบทางเคมี (wt%):
| เฟ | Ni | nb | Cr | ลูกบาศ์ก | Mo | ขอบคุณ |
| บาล | 3.0-5.0 | 5xC-0.45 | 15.5-17.5 | 3.0-5.0 | ≤0.60 | ≤0.45 |
| ค | Mn | ศรี | P | S | nb + ตา | |
| ≤0.07 | ≤1.00 | ≤0.70 | ≤0.035 | ≤0.030 | 0.15-0.45 |
6ทางกายภาพ ค่าคงที่
ความหนาแน่น: 7.86 g / cm³ (0.284 lb / in³)
จุดหลอมเหลว: 1400-1440 ℃
7ทรัพย์สินทางกล
คุณสมบัติแรงดึงอุณหภูมิห้องอาจแตกต่างกันอย่างมากกับการรักษาความร้อนในช่วง 900 ℉ (482 ℃) ถึง 1150 ℉ (621 ℃)ค่าที่แสดงด้านล่างนี้เป็นคุณสมบัติอุณหภูมิห้องทั่วไปที่อาจคาดว่าจะเกิดจากการชุบแข็งด้วยความร้อนเช่นเดียวกับการอบชุบด้วยความร้อนที่ 1950 ℉ (1066 ℃)
| เงื่อนไข | H900 | H1075 | H1150 | ||
| ค่า Offset กำลังรับแรง 0.2% | KSI | 110 | 180 | 135 | 125 |
| MPa | 760 | 1,240 | 930 | 860 | |
| สุดยอดความต้านทานแรงดึง | KSI | 150 | 195 | 155 | 145 |
| MPa | 1,030 | 1,340 | 1,070 | 1,000 | |
| การยืดตัว (เปอร์เซ็นต์เป็น 2 ") | 8 | 10 | 10 | 10 | |
| ความแข็ง rockwell ระดับ C |
สูงสุด 38 (สูงสุด 363HB) |
40-47 (388-444HB) |
33-39 (311-376HB) |
28-37 (277-352HB) |
|
8 ความต้านทานการกัดกร่อน
17-4PH มีความต้านทานการกัดกร่อนที่เหนือกว่ากับสแตนเลสชุบแข็งชนิดอื่น ๆ
การทดสอบแสดงให้เห็นว่าความต้านทานการกัดกร่อนของ 17-4PH นั้นเทียบได้กับเหล็กกล้าไร้สนิม Type 304 ในสื่อส่วนใหญ่โดยทั่วไปความต้านทานการกัดกร่อนของโลหะผสม 17-4PH นั้นเหนือกว่าเหล็กกล้าเหล็กกล้าไร้สนิม 400 ซีรี่ส์ที่ชุบแข็งได้เช่นเดียวกับการตกตะกอนของสเตนเลสสตีลชนิดแข็งตัวอื่น ๆ 17-4PH นั้นมีความอ่อนไหวต่อความเครียดจากการกัดกร่อนของรอยแตกที่ความแข็งแรงสูงสุดดังนั้นในการใช้งานที่มีความเป็นไปได้ที่จะเกิดการกัดกร่อนจากการกัดกร่อนของคลอไรด์จึงควรมีการชุบแข็งวัสดุเพื่อให้ได้ความแข็งต่ำสุดที่สอดคล้องกับการใช้งานที่ต้องการทำได้โดยการอบชุบด้วยความร้อนที่อุณหภูมิสูงสุดซึ่งจะทำให้มีคุณสมบัติขั้นต่ำที่เหมาะสม
โดยทั่วไปวัสดุที่อยู่ในสภาพที่ไม่ได้ผ่านการอบให้บริการในสภาพนี้วัสดุมีโครงสร้างมาร์เทนไซต์ที่ไม่ได้รับการปรับสภาพและมีความเหนียวน้อยกว่าวัสดุที่มีอายุมาร์เทนไซต์ที่ยังไม่ได้รับการรักษาอาจมีการแตกหักแบบเปราะที่ไม่สามารถคาดการณ์ได้ในสภาพแวดล้อมที่มีการกัดกร่อนมาร์เทนไซท์ที่ไม่ได้รับการปรับแต่งนั้นไวต่อปรากฏการณ์ที่ทำให้เกิดรอยแตกเช่นไฮโดรเจน embrittlement มากกว่าวัสดุที่มีหนึ่งในวิธีการทำให้แข็งด้วยความร้อนในทำนองเดียวกันมาร์เทนไซท์ที่ไม่ได้รับการปรับแต่งนั้นไวต่อการกัดกร่อนจากความเครียดคลอไรด์มากกว่าการแตกของวัสดุที่มาร์เทนไซท์ได้รับอารมณ์
โลหะผสมนี้มีความไวต่อการกัดกร่อนหรือการกัดกร่อนแตกในน้ำทะเลคงที่
มันมีความต้านทานต่อการกัดกร่อนในอุตสาหกรรมปิโตรเคมีกระบวนการแปรรูปอาหารและอุตสาหกรรมกระดาษเช่นเดียวกับเกรด 304L
9ความต้านทานต่อการเกิดออกซิเดชัน
ความต้านทานการเกิดออกซิเดชันของ 17-4PH นั้นเหนือกว่าของโครเมียมอัลลอยด์ 12 เปอร์เซ็นต์เช่น Type 410 แต่ด้อยกว่า Type 430 เล็กน้อยการตกตะกอนของการตกตะกอนจะทำให้เกิดปฏิกิริยาออกซิเดชั่นบนพื้นผิว
10 การรักษาความร้อน
17-4PH ได้รับการตกแต่งให้อยู่ในสภาพอบอ่อนซึ่งเรียกอีกอย่างว่าวิธีการแก้ปัญหาที่ได้รับความร้อนหรือเงื่อนไข A. การอบจะดำเนินการโดยการอบด้วยความร้อนที่ประมาณ 1900 ℉ (1040 ℃) ถึง 1950 ℉ (1065 ℃) และทำความเย็นที่อุณหภูมิห้องในสภาพนี้วัสดุมีโครงสร้างมาร์เทนซิติกในฐานะที่เป็นโครงสร้างมาร์เทนซิติกโลหะผสม 17-4PH นั้นมีความแข็งแรงและความแข็งค่อนข้างสูงในสภาพการอบอ่อนความแข็งแรงและความแข็งของวัสดุโดยทั่วไปจะค่อนข้างต่ำใน H1150 ในช่วงอายุ
การอบชุบด้วยความร้อนที่ใช้กับสแตนเลสชุบแข็งแบบ 17-4PH มีรายละเอียดดังนี้
| เงื่อนไข | อุณหภูมิ | เวลา |
| H900 | 900 ± 10 ℉ (482 ± 5 ℃) | 60 นาที± 5 นาที |
| H925 | 925 ± 10 ℉ (496 ± 5 ℃) | 4 ชม. ± 0.25 ชม |
| H1025 | 1,025 ± 10 ℉ (552 ± 5 ℃) | 4 ชม. ± 0.25 ชม |
| H1075 | 1,075 ± 10 ℉ (579 ± 5 ℃) | 4 ชม. ± 0.25 ชม |
| H1100 | 1,100 ± 10 ℉ (593 ± 5 ℃) | 4 ชม. ± 0.25 ชม |
| H1150 | 1,150 ± 10 ℉ (621 ± 5 ℃) | 4 ชม. ± 0.25 ชม |
| สภาพ H1150-M จาก SA693 | 1,400 ± 10 ℉ (760 ± 5 ℃) 2 ชั่วโมง + 1150 ± 10 ℉ 4 ชั่วโมง | |
11 กระบวนการ
การตี→การกลึงหยาบ→การหลอมโซลูชั่น→อายุ→การคว้านรูตรงกลาง→การทดสอบและตรวจสอบ
12 กำลังการผลิตผลิตภัณฑ์
OD: 120-300 มม
ID: 50-200 มม
ความยาว: 500-10,000 มม
ความตรง: ≤1mm / m
พื้นผิว: เครื่องหยาบ
13 ข้อกำหนดมาตรฐาน
SAE AMS 5643R
ASTM A564
14 ระยะเวลาทางธุรกิจ
| ปริมาณการสั่งซื้อขั้นต่ำ | ตกลงกันได้ |
| ราคา | ตกลงกันได้ |
| รายละเอียดบรรจุภัณฑ์ | การป้องกันน้ำการขนส่งทางทะเลกล่องพลาสติก |
| เครื่องหมาย | ตามคำสั่ง |
| เวลาจัดส่ง | 30-60 วัน |
| เงื่อนไขการชำระเงิน | T / T, L / C ที่เห็น D / P |
| ความสามารถในการจัดหา | 1,000 เมตริกตัน / เดือน |
ผู้ติดต่อ: Mr. lian
โทร: 86-13913685671
แฟกซ์: 86-510-86181887
