ปิโตรเคมีที่ทนต่อการกัดกร่อนมีส่วนผสมของ UNS N06230 / INCONEL® N06230 ประเภทนิกเกิล

โลหะผสมที่ทนต่อการกัดกร่อน (CRA) UNS N06230, INCONEL® N06230, W.Nr.2.4733, HAYNES® 230 สำหรับปิโตรเคมี

ผลิตภัณฑ์:

โลหะผสมที่ทนต่อการกัดกร่อน (CRA) UNS N06230, INCONEL® N06230, W.Nr.2.4733, HAYNES® 230 สำหรับการแปรรูปปิโตรเลียม

รูปแบบผลิตภัณฑ์:

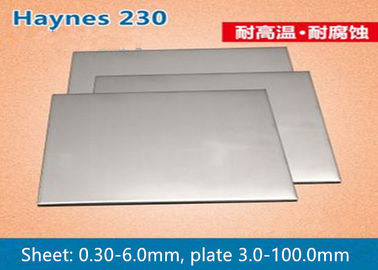

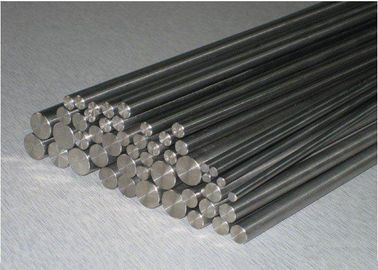

การตีขึ้นรูป แผ่น แผ่น แถบ ท่อและท่อ ข้อต่อท่อ แท่ง แท่ง ฯลฯ

วัสดุ:

UNS N06230

การออกแบบที่เท่าเทียมกัน:

ล้อแม็ก 230, INCONEL® N06230, W.Nr.2.4733, HAYNES® 230

ภาพรวม

UNS N06230 เป็นโลหะผสมนิกเกิล-โครเมียม-ทังสเตน-โมลิบดีนัมคาร์ไบด์ที่เสริมความแข็งแกร่งด้วยส่วนผสมของความแข็งแรง ความเสถียร และความทนทานต่อการกัดกร่อนที่อุณหภูมิสูงมากเป็นพิเศษล้อแม็ก N06230 มีความทนทานต่อการเกิดออกซิเดชันได้ดีเป็นพิเศษที่อุณหภูมิสูงกว่า 1800 ℉ (980 ℃)อีกทั้งยังทนทานต่อการเกิดคาร์บูไรเซชันและไนไตรเดชั่นได้ดี

โลหะผสมเป็นฐานนิกเกิลโครเมียมมีความทนทานต่อการกัดกร่อนที่อุณหภูมิสูงการเกิดออกซิเดชันได้รับการปรับปรุงเพิ่มเติมโดยการเพิ่มธาตุแรร์เอิร์ธอย่างแลนทานัมทังสเตนและโมลิบดีนัมร่วมกับปริมาณคาร์บอนสูงของโลหะผสมมีส่วนสำคัญต่อความแข็งแรงของโลหะผสมความต้านทานการคืบของอัลลอยด์ N06230 ได้รับการปรับให้เหมาะสมโดยการควบคุมปริมาณโบรอน

การรวมกันของความแข็งแรงที่อุณหภูมิสูงและความต้านทานต่อการคืบ การแตกของความเค้น และการกัดกร่อนทำให้โลหะผสมน่าสนใจสำหรับการใช้งานที่อุณหภูมิสูงกว่า 1800 ℉ (980 ℃)

แอปพลิเคชั่นหลัก

การใช้งานที่เป็นไปได้รวมถึงอุปกรณ์และส่วนประกอบสำหรับกังหันก๊าซบนบก การแปรรูปด้วยความร้อนและปิโตรเคมี การอบชุบด้วยความร้อน และการกลั่นแร่และโลหะ

ล้อแม็ก 230 ผสมผสานคุณสมบัติซึ่งทำให้เหมาะอย่างยิ่งสำหรับการใช้งานส่วนประกอบที่หลากหลายในอุตสาหกรรมการบินและอวกาศและพลังงานใช้สำหรับกระป๋องเผาไหม้ ท่อทรานสิชัน ตัวยึดเปลวไฟ ปลอกเทอร์โมคัปเปิล และส่วนประกอบกังหันก๊าซที่สำคัญอื่นๆ

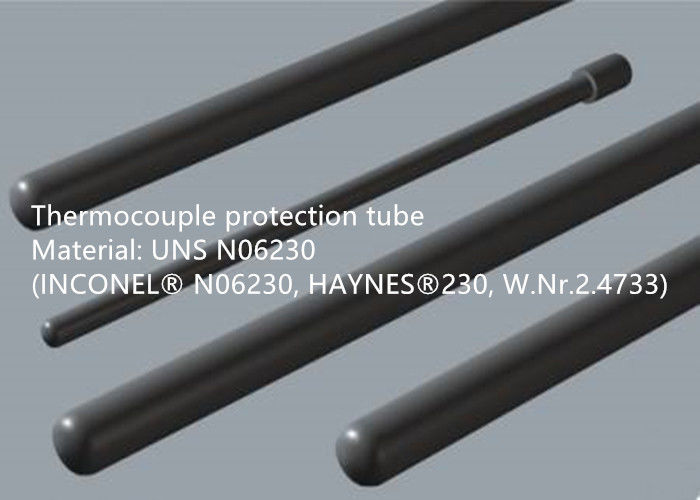

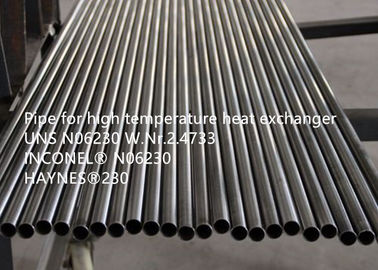

ในอุตสาหกรรมกระบวนการเคมี อัลลอยด์ 230 ใช้สำหรับรองรับกริดตัวเร่งปฏิกิริยาในหัวเผาแอมโมเนีย ท่อป้องกันเทอร์โมคัปเปิลความแข็งแรงสูง เครื่องแลกเปลี่ยนความร้อนที่อุณหภูมิสูง ท่อ ท่อลมที่มีอุณหภูมิสูง

ในอุตสาหกรรมทำความร้อนเชิงอุตสาหกรรม การใช้งานโลหะผสม 230 ได้แก่ เตารีทอร์ท โซ่และฟิกซ์เจอร์ ปลอกหุ้มเปลวไฟสำหรับเตา ตัวหน่วงภายใน เตาเผาไนไตรด์ ตะกร้าให้ความร้อน ตะแกรง ถาด หลอดสปาร์คเจอร์ ท่อป้องกันเทอร์โมคัปเปิล ไซโคลนภายใน และอื่น ๆ อีกมากมาย.

ข้อกำหนดมาตรฐาน

ASTM B366 / ASME SB366 สำหรับอุปกรณ์โลหะผสมนิกเกิลและนิกเกิล

ASTM B435 / ASME SB435 สำหรับแผ่น แผ่น และแถบ

ASTM B472 / ASME SB472 สำหรับแท่งโลหะผสมนิกเกิลและแท่งสำหรับการหลอมใหม่

ASTM B564 / ASME SB564 สำหรับการตีขึ้นรูปโลหะผสมนิกเกิล

ASTM B572 / ASME SB572 สำหรับแท่ง

ASTM B619 / ASME SB619 สำหรับท่อโลหะผสมนิกเกิลและนิกเกิลโคบอลต์แบบเชื่อม

ASTM B622 / ASME SB622 สำหรับท่อและท่อโลหะผสมนิกเกิลและนิกเกิล-โคบอลต์ที่ไร้รอยต่อ

ASTM B626 / ASME SB626 สำหรับท่อโลหะผสมนิกเกิลและนิกเกิลโคบอลต์แบบเชื่อม

ASTM B751 / ASME SB751 สำหรับท่อเชื่อมโลหะผสมนิกเกิลและนิกเกิล

ASTM B775 / ASME SB775 สำหรับท่อเชื่อมโลหะผสมนิกเกิลและนิกเกิล

ASTM B906 / ASME SB906 สำหรับแผ่น แผ่น และแถบ

SAE AMS 5878 โลหะผสมนิกเกิล, ทนต่อการกัดกร่อน, แผ่น, แถบ, จาน, 59Ni - 22Cr - 2Mo - 14W - 0.35AI - 0.03la, สารละลายที่ผ่านการอบชุบด้วยความร้อน

โลหะผสมนิกเกิล SAE AMS 5891 การกัดกร่อนและทนความร้อน แท่ง การตีขึ้นรูป และวงแหวน 60ni - 22cr - 2.0mo - 14w - 0.35al - 0.03la อบอ่อน

องค์ประกอบทางเคมี (wt%):

ตารางที่ 1

คุณสมบัติทางกายภาพ

ความหนาแน่น: 8.91 ก./ซม.³

จุดหลอมเหลว: 1360-1410 ℃

เอ็มคุณสมบัติทางกล

ผลิตภัณฑ์โลหะผสม N06230 แสดงคุณสมบัติทางกลที่ดีเยี่ยมในช่วงอุณหภูมิที่กว้างความแข็งแรงของโลหะผสมที่อุณหภูมิสูงกว่า 1800 ℉ (980 ℃) มีความสำคัญเป็นพิเศษสำหรับนักออกแบบและวิศวกรความต้านทานการกัดกร่อนที่อุณหภูมิสูงของ Alloy N06230 ร่วมกับความแข็งแรงสูงช่วยเพิ่มประสิทธิภาพในการใช้งาน

แรงดึง

ค่าทั่วไปสำหรับความต้านทานแรงดึงและความคลาดเคลื่อนและการยืดตัวเปรียบเทียบกับข้อกำหนดที่ระบุในตารางที่ 2

ตารางที่ 2 คุณสมบัติอุณหภูมิห้องของแผ่นรีดร้อน / อบอ่อน

ผลกระทบ

คุณสมบัติการกระแทก (กำหนดที่อุณหภูมิห้อง) ของแผ่นรีดร้อน / อบอ่อนถูกรายงานในตารางที่ 3 ทำการทดสอบด้วยวัสดุจากการหมุนทั้งสองทิศทางชิ้นงานทดสอบเป็นชิ้นทดสอบขนาดย่อย V บากแบบชาร์ปี (10 มม. x 5 มม.)

ตารางที่ 3 คุณสมบัติการกระแทกที่อุณหภูมิห้องของแผ่นรีดร้อน / อบอ่อน

คุณสมบัติการคืบและการแตกออก

ค่าทั่วไปสำหรับความเค้นต่อการแตกและความเหนียวของการแตกจะเปรียบเทียบกับข้อกำหนดที่ระบุในตารางที่ 4

ตารางที่ 4 ความเค้นแตกของแผ่นรีดร้อน / อบอ่อนที่ 1700 ℉ และ 9 ksi

โครงสร้างจุลภาค

ล้อแม็ก N06230 มีโครงสร้างออสเทนนิติกอย่างสมบูรณ์โครงสร้างจุลภาคประกอบด้วยอนุภาคคาร์ไบด์ทุติยภูมิโดยอาศัยปริมาณคาร์บอนของโลหะผสม (ส่วนใหญ่คือ M6C และ M23C6) ซึ่งมีส่วนสำคัญต่อความแข็งแรงของโลหะผสมอนุภาคคาร์ไบด์แสดงการกระจายภายในแกรนูลพวกมันไม่ได้อยู่บนขอบของเมล็ดพืชในสภาวะหลอมละลายของสารละลาย ขนาดเกรนโดยทั่วไปจะเป็น ASTM No. 6 รูปที่ 1 เป็นโฟโตไมโครกราฟของโครงสร้างจุลภาคของเพลตอัลลอยด์ N06230

รูปที่ 1 Photomicrograph ของโลหะผสม N06230

ความต้านทานการกัดกร่อน

ล้อแม็ก N06230 ได้รับการออกแบบมาเพื่อให้ทนต่อกลไกการกัดกร่อนที่หลากหลายที่อุณหภูมิสูงแม้ว่าความต้านทานการเกิดคาร์บูไรเซชันและไนไตรเดชันของโลหะผสมจะเป็นแบบอย่าง ความต้านทานต่อการเกิดออกซิเดชันที่อุณหภูมิสูงกว่า 2,000 ℉ (1093 ℃) ของโลหะผสมนั้นไม่มีใครเทียบได้กับโลหะผสมทั่วไปที่มีความแข็งแรงสูงอื่นๆการตอบสนองต่อการสัมผัสโลหะผสมต่างๆ ต่อสภาวะแวดล้อมการออกซิไดซ์ที่ 1000, 1100 และ 1200 ℃ (1832, 2012 และ 2192 ℉) แสดงไว้ในรูปที่ 2, 3 และ 4 (สภาพแวดล้อมตามที่ระบุ ตัวอย่างทั้งหมดวนไปยังอุณหภูมิห้องสัปดาห์ละครั้ง )

รูปที่ 2 ความต้านทานการเกิดออกซิเดชันที่ 1,000 ℃ (อากาศ + ไอน้ำ 5%)

รูปที่ 3 ความต้านทานการเกิดออกซิเดชันที่ 1100 ℃ (อากาศ + ไอน้ำ 5%)

รูปที่ 4 ความต้านทานการเกิดออกซิเดชันที่ 1200 ℃ ((อากาศในห้องปฏิบัติการ)

ความได้เปรียบทางการแข่งขัน:

(1) ประสบการณ์มากกว่า 50 ปีในการวิจัยและพัฒนาโลหะผสมที่มีอุณหภูมิสูง โลหะผสมที่ทนต่อการกัดกร่อน โลหะผสมที่มีความแม่นยำ โลหะผสมทนไฟ โลหะหายาก และวัสดุและผลิตภัณฑ์โลหะมีค่า
(2) ห้องปฏิบัติการหลัก 6 แห่งและศูนย์สอบเทียบ
(3) เทคโนโลยีสิทธิบัตรหลายร้อยรายการ
(4) ประสิทธิภาพที่ดีเยี่ยมเมื่อทำงานในบ่อน้ำมัน-ก๊าซที่มีความลึกหลายหมื่นเมตร

(5) เรามีลูกค้าปลายทางเช่น Baker Hughes, Halliburton, SINOPEC เป็นต้น
