CRA Seamless Pipe โลหะผสมพิเศษสำหรับอุตสาหกรรมปิโตรเคมีที่มีความหนาแน่น 8.0g / cm3

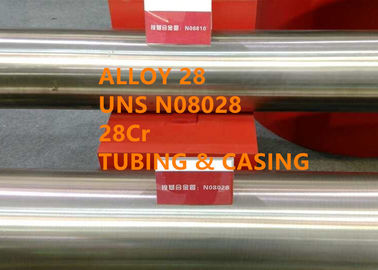

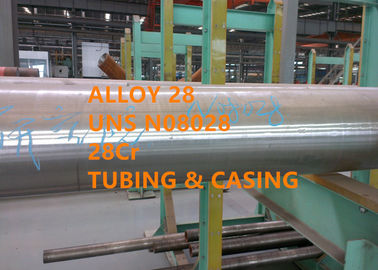

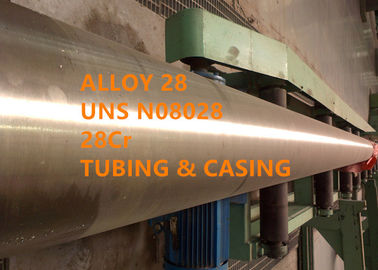

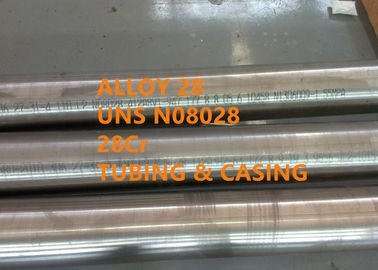

โลหะผสมที่ทนต่อการกัดกร่อน (CRA) ท่อไม่มีรอยต่อ Alloy 28, UNS N08028 (28Cr) สำหรับท่อและปลอก API

1 ผลิตภัณฑ์

โลหะผสมที่ทนต่อการกัดกร่อน (CRA) ท่อไม่มีรอยต่อ Alloy 28, UNS N08028 (28Cr) สำหรับท่อและปลอก API

2 การออกแบบที่เท่าเทียมกัน

ว. น.1.4563, โลหะผสม Incoloy® 28

3 ภาพรวม

ล้อแม็ก 28 เป็นเหล็กกล้าไร้สนิมออสเทนนิติกที่มีโลหะผสมสูงซึ่งมีความทนทานต่อตัวกลางที่กัดกร่อนหลากหลายโดยอาศัยเนื้อหาของโครเมียมและโมลิบดีนัม โลหะผสมจึงมีความทนทานต่อกรดและเกลือที่ออกซิไดซ์และรีดิวซ์การมีทองแดงช่วยเพิ่มความต้านทานต่อกรดซัลฟิวริก

4 แอปพลิเคชัน

ล้อแม็ก 28 ใช้ในอุตสาหกรรมแปรรูปเคมีและปิโตรเคมีท่อล้อแม็ก 28 ผ่านงานเย็นจนถึงระดับความแข็งแรงสูงสำหรับการบริการในหลุมเจาะในหลุมก๊าซเปรี้ยวที่มีฤทธิ์กัดกร่อนปานกลาง

5 องค์ประกอบทางเคมี

6พีคุณสมบัติทางกายภาพ

ความหนาแน่น: 0.29 ปอนด์/นิ้ว³ (8.0g/ซม.³)

ความร้อนจำเพาะ: (32-212°F), 0.105 Btu lb °F ((0-100°C), 450 J/kg °C)

ค่าสัมประสิทธิ์การขยายตัว 10^-6 ใน/ใน °F (ไมโครเมตร/ม. °C)

70-200 องศาฟาเรนไฮต์ (21-93 องศาเซลเซียส) 8.3 (15.0)

70-500 องศาฟาเรนไฮต์ (21-260 องศาเซลเซียส) 8.8 (15.9)

70-800°F (21-427°C) 9.3 (16.8)

การนำความร้อน^อา, 66 Btu ใน/ฟุต² h °F (11.4 W/m°C )

ความต้านทานไฟฟ้า^อา, 594 โอห์ม circ mil/ft (0.99 micro ohm m)

โมดูลัสของ Young^อา, 29.0 x 10³ ksi (200 GPa)

^อา ผลิตภัณฑ์อบอ่อน ทดสอบที่อุณหภูมิห้อง

7 คุณสมบัติทางกล

คุณสมบัติทางกลทั่วไป

8 ขนาดท่อ

OD: 3-1 / 2 นิ้ว (88.9 มม.), 4 นิ้ว (101.6 มม.), 4-1 / 2 นิ้ว (114.3 มม.)

WT: 5.49 มม. - 16.00 มม.

ความยาว: R1 (6.10 - 7.32 ม.), R2 (8.53 - 9.75 ม.), R3 (11.58 - 12.80 ม.)

9 ขนาดปลอก

OD: 4-1 / 2 นิ้ว (114.3 มม.), 5 นิ้ว (127.0 มม.), 5-1 / 2 นิ้ว (139.7 มม.), 6-5/8 นิ้ว (168.28 มม.), 7 นิ้ว (177.8 มม.), 7 -5/8 นิ้ว (193.68 มม.), 7-3/4 นิ้ว (196.85 มม.), 8-5/8 นิ้ว (219.08 มม.)

WT: 5.21mm - 22.22mm

ความยาว: R1 (4.88 - 7.62 ม.), R2 (7.62 - 10.36 ม.), R3 (10.36 - 14.63 ม.)

ความอดทน 10 มิติ

ความคลาดเคลื่อนต่อไปนี้ใช้กับเส้นผ่านศูนย์กลางภายนอก D ของท่อ

ความหนาของผนัง: ความทนทานต่อท่อ –12.5%

เส้นผ่านศูนย์กลางภายใน: เส้นผ่านศูนย์กลางภายใน d ถูกควบคุมโดยเส้นผ่านศูนย์กลางภายนอกและความคลาดเคลื่อนของมวล

11 กระบวนการรีดร้อน

บาร์ → การตรวจสอบ → การลอก → การตัด → การคว้าน → การลบมุม → การตรวจสอบ → การทำความสะอาด → การอุ่นล่วงหน้า → การทำความร้อนด้วยการเหนี่ยวนำ → การโบรช → การทำความร้อนด้วยการเหนี่ยวนำ → การรีดร้อน → การอบชุบด้วยความร้อน → การยืดผม → การตัดเลื่อย → การดอง → การตรวจสอบและการซ่อมแซม → CR(CD) → Deoil → การอบชุบด้วยความร้อน → การยืดผม → ตัดให้ได้ความยาว → การดอง → NDT (การตรวจสอบกระแสน้ำวน, UT, การตรวจสอบแรงดันไฮดรอลิก) → การบรรจุ

12 คุณสมบัติของท่อไร้รอยต่อที่อัดแน่น

การผลิตท่ออัดรีดแตกต่างอย่างสิ้นเชิงจากการรีดเอียงและการรีดด้วยลูกกลิ้งและมีลักษณะดังต่อไปนี้

(1) เมื่อเทียบกับวิธีการอื่น ๆ ของกระบวนการท่อ วิธีการอัดรีดเป็นลักษณะของโลหะในกระบวนการสร้างแรงอัดสามทาง ซึ่งสามารถใช้ในการผลิตเหล็กและโลหะผสมที่มีลักษณะเป็นพลาสติกต่ำ เช่น โลหะผสมเซอร์โคเนียม โลหะผสมไททาเนียม โลหะผสมทนความร้อน Ni-Cr-Fe ฯลฯ สำหรับการใช้งานในอุตสาหกรรมพลังงานปรมาณูและอุตสาหกรรมเคมีพิเศษและได้คุณภาพพื้นผิวที่ดี

(2) วิธีการอัดรีดมีความยืดหยุ่นและคล่องตัวเนื่องจากแม่พิมพ์ที่เรียบง่าย ง่ายต่อการผลิตและเปลี่ยน

(3) ช่วงข้อกำหนดของท่อที่ผลิตโดยเครื่องอัดรีดมีขนาดใหญ่กว่ากระบวนการอื่น

(4) เมื่อเทียบกับวิธีการอื่น ๆ ของกระบวนการผลิตท่อ การอัดรีดจะได้คุณภาพที่ดีกว่า คุณสมบัติทางกลของท่อมีความสม่ำเสมอมากกว่า และพื้นผิวด้านในและด้านนอกของท่อนั้นดีกว่าการรีด

13 หน่วยรีดร้อน

(1) เครื่องเจาะ 25MN และเครื่องอัดรีดแนวนอน 63MN นำเข้าจาก Danieli ของอิตาลีแม็กซ์ความเร็วในการอัดรีด: 300 มม. / วินาที, แรงอัดรีดสูงสุด 62.17MN, กำลังการผลิต 40000MT ต่อปี

(2) ขนาดท่ออัด: Φ60 ～ 325mm × 6 ~ 40mm

(3) ความยาวท่ออัด: 3000 ~ 18000mm

(4) น้ำหนักบิลเล็ตท่อเดี่ยว: ≤1.2MT

(5) ความทนทานต่อท่ออัด: เส้นผ่านศูนย์กลาง± 1% ความหนาของผนัง± 10%

(6) เหมาะสำหรับท่อยาวพิเศษและหนาพิเศษ ขนาด 168 x 10 x 14000 มม. น้ำหนักท่อเดี่ยว 550 กก.

(7) วัสดุหลัก: เหล็กกล้าไร้สนิมออสเทนนิติก, เหล็กกล้าไร้สนิมมาร์เทนซิติก, สเตนเลสดูเพล็กซ์, เหล็กกล้าไร้สนิมซุปเปอร์, โลหะผสมนิกเกิล, ท่อโลหะผสม bimetallic คอมโพสิตโลหะ, ท่อรูป ฯลฯ

14 อุปกรณ์หลัก

15 กระบวนการเจาะร้อน

บาร์ → การตรวจสอบ → การลอก → การตัด → การจัดกึ่งกลาง → การทำความร้อน → การเจาะ → การดอง → การตัดปลาย → การตรวจสอบและการซ่อมแซม → CR(CD) → Deoil → การอบชุบด้วยความร้อน → การยืดผม → ตัดให้ได้ความยาว → การดอง → UDT (การตรวจสอบกระแสวน, UT, ไฮดรอลิก การตรวจสอบความดัน) → การบรรจุ

16 การบำบัดด้วยความร้อน

การบำบัดความร้อนที่แนะนำสำหรับ UNS N08028 จะต้องประกอบด้วยการให้ความร้อนแก่วัสดุจนถึงอุณหภูมิ 1975 ถึง 2100 ° F (1080 ถึง 1150 ° C) โดยดับลงในน้ำหรือทำให้เย็นลงอย่างรวดเร็วด้วยวิธีอื่น

ให้ขจัดตะกรันด้วยวิธีที่เหมาะสมเมื่ออบอ่อนด้วยความสว่าง ไม่จำเป็นต้องดำเนินการกำจัดตะกรัน

17 ความได้เปรียบในการแข่งขัน

(1) ประสบการณ์มากกว่า 50 ปีในการวิจัยและพัฒนาโลหะผสมที่มีอุณหภูมิสูง โลหะผสมที่ทนต่อการกัดกร่อน โลหะผสมที่มีความแม่นยำ โลหะผสมทนไฟ โลหะหายาก และวัสดุและผลิตภัณฑ์โลหะมีค่า
(2) ห้องปฏิบัติการหลัก 6 แห่งและศูนย์สอบเทียบ
(3) เทคโนโลยีที่จดสิทธิบัตร
(4) ประสิทธิภาพที่ดีเยี่ยมเมื่อทำงานในบ่อน้ำมัน-ก๊าซที่มีความลึกหลายหมื่นเมตร

(5) เรามีลูกค้าปลายทางเช่น Baker Hughes, Halliburton, China National Offshore Oil Corporation LTD (CNOOC) เป็นต้น

18รูปแบบผลิตภัณฑ์

ท่อและท่อ: จะต้องตกแต่งในสภาพที่ผ่านการอบอ่อนด้วยสารละลาย

19 ข้อมูลจำเพาะมาตรฐาน

ล้อแม็ก 28 มีชื่ออยู่ใน NACE MR0175

ข้อมูลจำเพาะ API 5CT สำหรับปลอกและท่อ

ข้อกำหนดมาตรฐาน ASTM B668 / ASME SB668 สำหรับ UNS N08028 และ N08029 ท่อและท่อไม่มีรอยต่อ

ข้อกำหนดมาตรฐาน ASTM B829 / ASME SB829 สำหรับข้อกำหนดทั่วไปสำหรับโลหะผสมนิกเกิลและนิกเกิล
