|
รายละเอียดสินค้า:
|
| วัสดุ: | AMS 5894, 60Co-28Cr-4.5W-1.15C, STELLITETM 6B, STELLITETM 6K | ||
|---|---|---|---|
| แสงสูง: | โลหะผสมทนความร้อน,โลหะผสมพิเศษระดับไฮเอนด์,ส่วนประกอบการบินและอวกาศ AMS 5894 |
||
AMS 5894 (STELLITE 6B) การปลอมแปลงบาร์แผ่นและแผ่นสำหรับส่วนประกอบและชิ้นส่วนอากาศยาน ฯลฯ
1 ผลิตภัณฑ์
AMS 5894, 60Co-28Cr-4.5W-1.15C (STELLITE TM 6B) การปลอม, บาร์, แผ่นและแผ่นสำหรับส่วนประกอบการบินและอวกาศ
2 การออกแบบที่เทียบเท่า
AMS 5894, 60Co-28Cr-4.5W-1.15C, STELLITE TM 6B, STELLITE TM 6K
3 แอปพลิเคชัน
โดยทั่วไปแล้วผลิตภัณฑ์เหล่านี้จะถูกใช้สำหรับชิ้นส่วนที่ต้องการความต้านทานการสึกหรอและการเกิดรอยคล้ำหรือการยึดติดที่อุณหภูมิห้องและอุณหภูมิที่สูงขึ้น แต่การใช้งานนั้นไม่ได้ จำกัด เฉพาะการใช้งานดังกล่าว
ไม่ว่าการใช้งานของคุณจะเกี่ยวข้องกับเครื่องกวนเยื่อกระดาษผลกระทบสูงเครื่องมือเจาะทิศทางที่สำคัญหรือส่วนประกอบการบินอวกาศ Stellite ™ 6B สามารถให้ความต้านทานการสึกหรอที่เหนือกว่าและคุณสมบัติเชิงกลที่จำเป็นต่อการใช้งานที่ยากที่สุด Stellite ™ 6B เป็นไปตามข้อกำหนดของข้อกำหนดวัสดุการบินและอวกาศ AMS 5894
Stellite ™ 6B ใช้สำหรับป้องกันการพังทลายของกังหันไอน้ำเพื่อปกป้องใบพัดของกังหัน
นอกจากความทนทานต่อการสึกหรอ Stellite ™ 6B ยังมีความต้านทานต่อสารกัดกร่อนที่หลากหลาย การรวมกันของคุณสมบัตินี้ทำให้ Stellite ™ 6B มีประโยชน์อย่างยิ่งในการใช้งานเช่นเครื่องจักรจัดการอาหารอุปกรณ์เคมีและอื่น ๆ ที่จำเป็นต้องใช้ทั้งความต้านทานการสึกหรอและการกัดกร่อน
องค์ประกอบทางเคมี 4 (wt%):
| วัสดุ | ร่วม | Ni | ศรี | เฟ | Mn | Cr | Mo | W | ค | P | S |
| Stellite ™ 6B | สมดุล | ≤3.0 | 0.2-2.0 | ≤3.0 | 0.5-2.0 | 28.0-32.0 | ≤1.5 | 3.5-5.5 | 0.9-1.4 | ≤0.040 | ≤0.030 |
| Stellite ™ 6K | สมดุล | ≤3.0 | 0.2-2.0 | ≤3.0 | 0.5-2.0 | 28.0-32.0 | ≤1.5 | 3.5-5.5 | 1.4-1.9 | ≤0.040 | ≤0.030 |
5 ภาพรวม
Stellite ™ 6 B
โดยทั่วไปแล้วผลิตภัณฑ์เหล่านี้จะถูกใช้สำหรับชิ้นส่วนที่ต้องการความต้านทานการสึกหรอและการเกิดรอยคล้ำหรือการยึดติดที่อุณหภูมิห้องและอุณหภูมิที่สูงขึ้น แต่การใช้งานนั้นไม่ได้ จำกัด เฉพาะการใช้งานดังกล่าว
ไม่ว่าการใช้งานของคุณจะเกี่ยวข้องกับเครื่องกวนเยื่อกระดาษผลกระทบสูงเครื่องมือเจาะทิศทางที่สำคัญหรือส่วนประกอบการบินอวกาศ Stellite ™ 6B สามารถให้ความต้านทานการสึกหรอที่เหนือกว่าและคุณสมบัติเชิงกลที่จำเป็นต่อการใช้งานที่ยากที่สุด Stellite ™ 6B ตรงตามข้อกำหนดของข้อกำหนดวัสดุการบินและอวกาศ AMS 5894 ผลิตภัณฑ์ Stellite ™ 6B ทั้งหมดมาพร้อมกับการรับรองวัสดุเต็มรูปแบบและเป็นไปตามมาตรฐาน DFARS
Stellite ™ 6B ใช้สำหรับป้องกันการพังทลายของกังหันไอน้ำได้ป้องกันใบพัดของกังหันนานกว่า 30 ปีในการให้บริการอย่างต่อเนื่อง
นอกจากความทนทานต่อการสึกหรอ Stellite ™ 6B ยังมีความต้านทานต่อสารกัดกร่อนที่หลากหลาย การรวมกันของคุณสมบัตินี้ทำให้ Stellite ™ 6B มีประโยชน์อย่างยิ่งในการใช้งานเช่นเครื่องจักรจัดการอาหารอุปกรณ์เคมีและอื่น ๆ ที่จำเป็นต้องใช้ทั้งความต้านทานการสึกหรอและการกัดกร่อน
Stellite ™ 6K
Stellite ™ 6K นั้นยอดเยี่ยมสำหรับการใช้งานในการตัดหรือขูดเช่นมีดหรือใบมีดโกน
6 ลักษณะ
6.1 R ESIST SEIZING และ GALLING
Stellite ™ 6B สามารถทนต่อผลกระทบจากการยึดหรือการควัก ในหลายกรณีค่าสัมประสิทธิ์แรงเสียดทานต่ำทำให้สามารถสัมผัสกับโลหะอื่นได้โดยไม่เกิดความเสียหายจากการรับของโลหะ Stellite ™ 6B ถูกใช้ในอุปกรณ์ที่ไม่มีการใช้สารหล่อลื่นเนื่องจากลักษณะของผลิตภัณฑ์ที่ใช้งาน ปลอกแขนที่ทำจาก Stellite ™ 6B เคลื่อนไหวได้อย่างราบรื่นพร้อมความต้านทานขั้นต่ำแม้เมื่อสัมผัสกับชิ้นส่วนโลหะอื่น ๆ พวกมันมีประโยชน์ในพื้นที่ที่เข้าถึงไม่ได้ซึ่งการหล่อลื่นที่มีประสิทธิภาพเป็นไปไม่ได้ ปลอกและบุชชิ่งไม่รองรับการยึดแม้น้ำมันหล่อลื่นเจือจางด้วยน้ำมันทำความสะอาดของเหลวและของเหลวอื่น ๆ ที่ล้างฟิล์มน้ำมัน พวกเขาทำงานได้อย่างมีประสิทธิภาพสูงสุดแม้ว่าสารหล่อลื่นจะสลายตัวภายใต้ความร้อนหรือถูกทำลายโดยอนุภาคที่มีฤทธิ์กัดกร่อน
6.2 R ESIST EROSIVE WEAR
Stellite ™ 6B
ชิ้นส่วนที่ทำจาก Stellite ™ 6B มีอายุการใช้งานที่ยาวนานแม้ภายใต้สภาวะการกัดกร่อนที่คงที่ วัสดุนี้มีความต้านทานต่อการกัดกร่อน โครงสร้างที่ดัดขึ้นส่งผลให้มีความต้านทานการสึกหรอดีขึ้นเมื่อเทียบกับวัสดุหล่อที่แข็งกว่ามาก Stellite ™ 6B ใช้สำหรับป้องกันการพังทลายของกังหันไอน้ำได้ป้องกันใบพัดของกังหันนานกว่า 30 ปีในการให้บริการอย่างต่อเนื่อง
6.3 E XCELLENT HOT HARDNESS
Stellite ™ 6B ยังคงความแข็งสูงแม้ที่ความร้อนสีแดง เมื่อเย็นตัวกลับสู่อุณหภูมิห้องมันจะคืนค่าความแข็งดั้งเดิมเต็ม
6.4 G OOD IMPACT และ SHOCK ความต้านทานต่อความร้อน
Stellite ™ 6B รวมความต้านทานการสึกหรอและการกัดกร่อนเข้ากับแรงกระแทกและความต้านทานต่อความร้อน
ความเหนียวของโลหะผสมที่สร้างขึ้นโดยพลังงานกระแทกของมันเพิ่มขึ้นเกือบสี่เท่าเมื่อเทียบกับรุ่นหล่อ
6.5 R ESIST HEAT และ OXIDATION
อุณหภูมิสูงมีผลเพียงเล็กน้อยต่อความแข็งความแกร่งและความเสถียรของมิติของโลหะผสมเหล่านี้ พวกเขามีความต้านทานสูงต่อการเกิดออกซิเดชันในบรรยากาศที่อุณหภูมิปกติและมีความต้านทานที่ดีต่อการเกิดออกซิเดชันที่อุณหภูมิสูง
6.6 C ORROSION RESISTANCE
นอกจากความทนทานต่อการสึกหรอ Stellite ™ 6B ยังมีความต้านทานต่อสารกัดกร่อนที่หลากหลาย การรวมกันของคุณสมบัตินี้ทำให้ Stellite ™ 6B มีประโยชน์อย่างยิ่งในการใช้งานเช่นเครื่องจักรจัดการอาหารอุปกรณ์เคมีและอื่น ๆ ที่จำเป็นต้องใช้ทั้งความต้านทานการสึกหรอและการกัดกร่อน
7 สถานะ ทางกายภาพ
ความหนาแน่น: 8.39 g / cm³
ช่วงหลอม: 1265 - 1354 ° C
8 คุณสมบัติทาง กล
สมบัติแรงดึง
จะแสดงในตารางที่ 2; กำหนดตามมาตรฐาน ASTM E8 / E8M จะต้องทดสอบบาร์ตามแนวยาว แผ่นและแผ่นจะต้อง test ในทิศทางตามขวาง การลดพื้นที่ไม่สามารถใช้ได้กับแผ่นหรือแผ่นที่มีความหนาน้อยกว่า 0.5 นิ้ว (12.7 มม.)
ครอบคลุม Stellite ™ 6B ในรูปแบบของแผ่นและแผ่นหนาถึง 25.4 มม. และบาร์กลมเส้นผ่าศูนย์กลาง 88.9 มม.
| คุณสมบัติ | ราคา |
| แรงดึง | 896 MPa MIN |
| Yield Strength ที่ 0.2% offset | 483 MPa MIN |
| การยืดตัวใน 4D | 5% นาที |
| ลดพื้นที่ | 7% นาที |
ความแข็ง
ความแข็งต้องอยู่ที่ 33-43 HRC ซึ่งเป็นไปตาม ASTM E18
ข้อมูลการกัดเซาะ Cavitation เฉลี่ย
| โลหะผสม | ทดสอบระยะเวลา (ชม.) | ลดน้ำหนัก (มก.) |
| Stellite ™ 6B | 100 | 42.3 |
| สแตนเลส 304 | 7 | 39.9 |
ข้อมูลการสึกหรอถลอกเฉลี่ย
| โลหะผสม | เงื่อนไข | ปริมาณการสูญเสีย (mm 3 ) | ความแข็ง Rockwell | ค่าสัมประสิทธิ์การสึกหรอ |
| Stellite TM 6B | โรงสีอบ | 8.2 | C-38 | 0.471 x 10 -3 |
| Stellite TM 6K | โรงสีอบ | 13.3 | C-46 | 0.946 x 10 -3 |
| Stellite TM 25 | โรงสีอบ 1 ชั่วโมง ที่ 871 ° C | 53.0 | C-24 | 2.00 x 10 -3 |
| 1,090 เหล็ก | น้ำดับ 4 นาที ที่ 482 ° C | 37.2 | C-55 | 800 x 10 -3 |
| สแตนเลส 316 | ตามที่ได้รับแผ่น | 81.4 | B-86 | 2.00 x 10 -3 |
| สแตนเลส 304 | ตามที่ได้รับแผ่น | 1,021.0 | B-92 | 3.00 x 10 -3 |
การ รักษาด้วยการกิน 9 ชั่วโมง
รูปแบบ Wrought ของ Stellite ™ 6B และ Stellite ™ 6K นั้นจัดทำขึ้นในสภาพที่ได้รับการแก้ปัญหาโดยใช้ความร้อนเว้นแต่จะระบุไว้เป็นอย่างอื่น
ผลิตภัณฑ์จะต้องได้รับความร้อนจากการแก้ปัญหาโดยการให้ความร้อนถึง 2250 ° F ± 25 (1232 ° C ± 14) ถือที่ความร้อนเป็นเวลาที่สอดคล้องกับหน้าตัด แต่ไม่น้อยกว่า 15 นาทีและระบายความร้อนในอัตราที่เท่ากับ อากาศเย็นหรือเร็วกว่า Pyrometry จะต้องเป็นไปตาม AMS 2750
ข้อกำหนดมาตรฐาน 10 ประการ
SAE AMS 5894 โคบอลต์ผสมแผ่นบาร์และแผ่น 60Co-28Cr-4.5W-1.15C โซลูชั่นความร้อนบำบัด
AMS2261 ความคลาดเคลื่อนนิกเกิลโลหะผสมนิกเกิลและแท่งโลหะผสมโคบอลต์แท่งและลวด
AMS2269 ข้อ จำกัด การวิเคราะห์ตรวจสอบทางเคมี, นิกเกิล, โลหะผสมนิกเกิลและโลหะผสมโคบอลต์
AMS2371 การประกันคุณภาพการสุ่มตัวอย่างและการทดสอบการกัดกร่อนและเหล็กกล้าทนความร้อนและโลหะผสมผลิตภัณฑ์ดัดและสต็อกปลอม
AMS2750 Pyrometry
AMS2806 การระบุแถบลวดท่อเครื่องกลและการอัดขึ้นรูปเหล็กกล้าคาร์บอนและโลหะผสมและการกัดกร่อนและเหล็กกล้าทนความร้อนและโลหะผสม
รหัสประจำตัว AMS2807 เหล็กกล้าคาร์บอนและโลหะผสมต่ำการกัดกร่อนและเหล็กกล้าทนความร้อนและโลหะผสมแผ่นแถบแผ่นและท่ออากาศยาน
ASTM A 480 / A 480M เหล็กกล้าไร้สนิมรีดแบนและแผ่นเหล็กทนความร้อน, แผ่นและแถบ
ASTM E 8 / E 8M การทดสอบแรงดึงของโลหะ
ASTM E 18 ความแข็งแบบร็อกเวลล์ของวัสดุโลหะ
ASTM E 354 การวิเคราะห์ทางเคมีของเหล็ก, ไฟฟ้า, แม่เหล็กและโลหะอื่นที่คล้ายกัน ได้แก่ นิกเกิลและโคบอลต์
11 ผลิตภัณฑ์

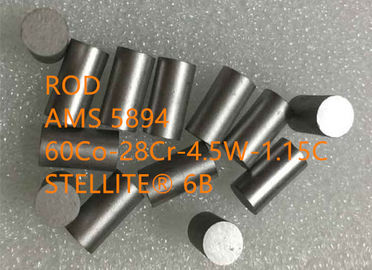

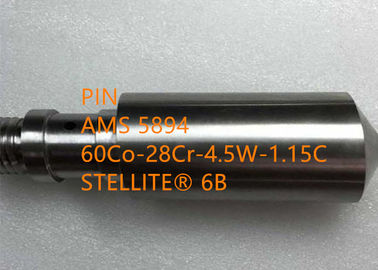

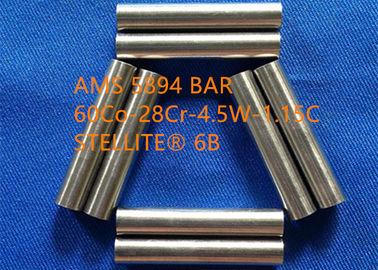

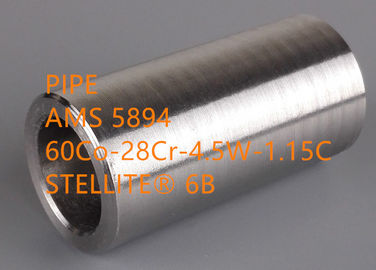

Stellite ™ 6B และ Stellite ™ 6K มีให้เลือกทั้งแบบแท่ง, แท่ง, แผ่น, จาน, ท่อ, แหวนและรูปทรงประดิษฐ์ และส่วนประกอบที่ทำจากวัสดุเหล่านี้ตามข้อกำหนดที่แน่นอนของคุณ
Stellite ™ 6B Ø 7.9 - 152.4 มม. บาร์กลมเส้นผ่านศูนย์กลาง, ความหนา = 0.79-25.40 มม. แผ่น
Stellite ™ 6K Ø 7.9 - 152.4 มม. บาร์กลมเส้นผ่านศูนย์กลาง, ความหนา = 1.14-9.53 มม
12 ข้อได้เปรียบในการแข่งขัน
(1) ประสบการณ์มากกว่า 50 ปีของการวิจัยและพัฒนาในโลหะผสมที่มีอุณหภูมิสูง, โลหะผสมความต้านทานการกัดกร่อน, โลหะผสมที่มีความแม่นยำ, โลหะผสมทนไฟ, โลหะหายากและวัสดุโลหะมีค่าและผลิตภัณฑ์
(2) ห้องปฏิบัติการที่สำคัญ 6 แห่งและศูนย์สอบเทียบ
(3) เทคโนโลยีสิทธิบัตร
(4) ประสิทธิภาพสูง
13 ระยะเวลาทางธุรกิจ
| ปริมาณการสั่งซื้อขั้นต่ำ | ตกลงกันได้ |
| ราคา | ตกลงกันได้ |
| รายละเอียดบรรจุภัณฑ์ | น้ำป้องกันการขนส่งสมุทรกล่องไม้รมควัน |
| เครื่องหมาย | ตามคำสั่ง |
| เวลาจัดส่ง | 90-120 วัน |
| เงื่อนไขการชำระเงิน | T / T, L / C ที่เห็น D / P |
| ความสามารถในการจัดหา | 100 เมตริกตัน / เดือน |
ผู้ติดต่อ: Mr. lian
โทร: 86-13913685671
แฟกซ์: 86-510-86181887
