รายละเอียดสินค้า:
|
| วัสดุ: | UNS S30400, 304 สแตนเลส | ||
|---|---|---|---|
| แสงสูง: | เส้นเลือดฝอยเชื่อม,สแตนเลสทนการกัดกร่อน |
||

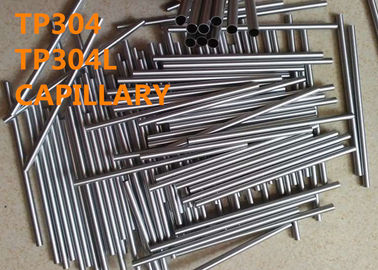

TP304, TP304L, SUS304, เส้นเลือดฝอย SUS304L สำหรับหลอดทางการแพทย์, อิเล็กทรอนิกส์ microtube ฯลฯ
1 ผลิตภัณฑ์
TP304, TP304L, SUS304, SUS304L รอยต่อหรือเส้นเลือดฝอยที่ไร้รอยต่อ
2 การออกแบบที่เทียบเท่า
UNS S30400, X5CrNi18-9, X5CrNi18-10, W.Nr. 1.4301, 0Cr18Ni9
UNS S30403, X2CrNi18-9, X2CrNi19-11, W.Nr. 1.4306, 1.4307, 00Cr19Ni10
3 แอปพลิเคชัน

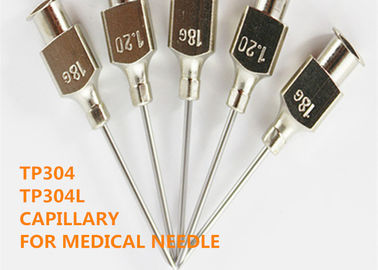

(1) หลอดทางการแพทย์เช่นหลอดฉีดยาสำหรับฉีด, เข็มเจาะ
(2) ทุกชนิดของหลอดอุตสาหกรรมหลอดสแตนเลสสตีลที่มีความแม่นยำขนาดเล็กจ่ายเข็มฉีดยา
(3) หลอดคู่มืออุณหภูมิ, เครื่องวัดอุณหภูมิอิเล็กทรอนิกส์, ท่อป้องกัน thermocouple, บาร์บีคิวหลอดวัดอุณหภูมิ, ท่อป้องกันเครื่องมือ, เซ็นเซอร์หลอด, หลอดถูบาร์บีคิว, ท่อเทอร์โม, หลอดเครื่องมือ, เครื่องวัดอุณหภูมิท่อเหล็กสแตนเลส, ท่อวิศวกรรมจุลชีววิทยา
(4) แกนป้องกัน, ที่ใส่ปากกา
(5) microtubes อิเล็กทรอนิกส์ต่างๆ, อุปกรณ์ใยแก้วนำแสง, ผสมแสง
(6) อุตสาหกรรม Horological, ทีบาร์ด้วยกระดุมหรือสกรู, ดูอุปกรณ์เข็มขัดเข็มเจาะอัญมณี
(7) ทุกชนิดของหลอดเสาอากาศ, เสาอากาศหางรถยนต์, หลอดเสาอากาศดึงก้าน, คันยืด, โทรศัพท์มือถือหลอดเสาอากาศยืด, หลอดเสาอากาศขนาดเล็ก, เสาอากาศสแตนเลสทุกชนิด
(8) ท่อเหล็กสแตนเลสสำหรับอุปกรณ์แกะสลักเลเซอร์
(9) ท่อตกปลา, คันเบ็ดท่อ
(10) ท่ออุตสาหกรรมอาหารและเครื่องดื่มทุกชนิดท่อให้อาหาร
(11) หลอดสไตลัสต่างๆ, สไตลัสโทรศัพท์มือถือ, หลอดสไตลัสคอมพิวเตอร์
4 ภาพรวม
304 สแตนเลสเป็นโครเมียมที่ใช้กันอย่างแพร่หลาย - นิกเกิลสแตนเลสที่มีความต้านทานการกัดกร่อนที่ดีและความต้านทานความร้อน, ความแข็งแรงของอุณหภูมิต่ำและคุณสมบัติทางกลคุณสมบัติการทำงานที่ดีร้อนเช่นปั๊มและดัดไม่มีการชุบแข็ง 800) ไม่มีอำนาจแม่เหล็ก มันมีความต้านทานการกัดกร่อนในชั้นบรรยากาศ ถ้าเป็นบรรยากาศอุตสาหกรรมหรือพื้นที่ที่มีมลพิษมากควรทำความสะอาดในเวลาที่เหมาะสมเพื่อหลีกเลี่ยงการกัดกร่อน การแปรรูปที่ดีและการเชื่อมได้ดี มันเหมาะสำหรับการแปรรูปอาหารการจัดเก็บและการขนส่งเครื่องแลกเปลี่ยนความร้อนแผ่นท่อลูกฟูกบทความในครัวเรือนชิ้นส่วนอะไหล่รถยนต์เครื่องมือแพทย์วัสดุก่อสร้างเคมีเคมีการเกษตรชิ้นส่วนเรือ ฯลฯ
SUS304L มีคุณสมบัติทั้งหมดของ SUS304 มันมีความต้านทานการกัดกร่อนที่ดีเยี่ยม, ความต้านทานความร้อน, ความต้านทานการกัดกร่อนที่ดีหลังจากการเชื่อมหรือบรรเทาความเครียดและการวาดภาพลึกและคุณสมบัติการขัดที่ดี
5 องค์ประกอบทางเคมี (wt%):
ตารางที่ 1
| ชั้น | ค | Mn | ศรี | P | S | Cr | Ni | ยังไม่มีข้อความ |
| TP304 | ≤0.08 | ≤2.00 | ≤0.75 | ≤0.035 | ≤0.030 | 18.0-20.0 | 8.0-11.0 | ≤0.11 |
| TP304L | ≤0.03 | ≤2.00 | ≤0.75 | ≤0.035 | ≤0.030 | 18.0-20.0 | 8.0-13.0 | ≤0.11 |
5 กายภาพทางกายภาพ
ความหนาแน่น: 7.93 g / cm³
จุดหลอมเหลว: 1398-1420 ℃
ความจุความร้อนจำเพาะ (0 ~ 100 ° C, KJ · kgK): 0.50
การนำความร้อน: (W · m · K) :( 100 ℃) 16.3, (500 ℃) 21.5
ค่าสัมประสิทธิ์การขยายตัวเชิงเส้น: (10 · K) :( 0 ~ 100 ℃) 17.2, (0 ~ 500 ℃) 18.4
ความต้านทานไฟฟ้า (20 ℃, 10Ω· m / m): 0.73
โมดูลัสตามยาวของความยืดหยุ่น (20, KN / mm): 193
6 คุณสมบัติทาง กล
วัสดุต้องเป็นไปตามข้อกำหนดว่าด้วยคุณสมบัติแรงดึงที่ระบุในตารางที่ 2
คุณสมบัติเชิงกลเหล่านี้ใช้กับท่อขนาด 1/8 นิ้ว (3.2 มม.) และมีขนาดใหญ่กว่าเส้นผ่านศูนย์กลางภายนอก 0.015 นิ้ว (0.38 มม.) ในความหนาของผนังและหนักกว่า
ขนาดเล็กลงสามารถใช้งานได้ตามความต้านทานแรงดึงขั้นต่ำที่ระบุในตารางที่ 2 อย่างไรก็ตามความแข็งแรงของผลผลิตไม่ได้ถูกกำหนดโดยทั่วไปในขนาดดังกล่าวและการยืดตัวต่ำสุดจะต้องเป็น 25%
ตารางที่ 2
| ชั้น | แนะนำการรักษาความร้อน | ความต้านแรงดึงσ b MPa | ความแข็งแรงผลผลิต R p0.2 % | การยืดตัวδ 5 % | ความแข็ง |
| TP304 | 1010-1150 ° C การเย็นอย่างรวดเร็ว | ≥520 A | ≥205 AB | ≥35 B | ≤187HB |
| TP304L | 1010-1150 ° C การเย็นอย่างรวดเร็ว | ≥520 A | ≥205 AB | ≥35 B | ≤187HB |
เกรด TP 304L จะต้องมีความต้านทานแรงดึงขั้นต่ำ 70 ksi (485 MPa) และความแข็งแรงขั้นต่ำให้ได้ 25 ksi (170 MPa)
B ความแข็งแรงของผลผลิตโดยทั่วไปจะไม่ได้รับการพิจารณาจากขนาดท่อที่เล็กกว่า 1/8 นิ้ว (3.2 มม.) ที่เส้นผ่านศูนย์กลางภายนอกหรือบางกว่า 0.015 นิ้ว (0.38 มม.) ผนังดังนั้นความแข็งแรงของผลผลิตจึงไม่จำเป็นต้องใช้ขนาดดังกล่าว นอกจากนี้การยืดตัวขั้นต่ำที่จำเป็นสำหรับขนาดที่เล็กกว่าหรือบางกว่าคือ 25%
7 การรักษาความร้อน
สารละลายที่เป็นของแข็ง
จุดประสงค์คือการทำให้คาร์ไบด์ละลายอย่างสมบูรณ์และเก็บรักษาไว้ในออสเทนไนต์ที่อุณหภูมิห้องเพื่อให้ได้โครงสร้างจุลภาคออสเทนไนต์แบบเฟสเดียวที่อุณหภูมิห้องเพื่อให้เหล็กมีความต้านทานการกัดกร่อนสูงสุด
อุณหภูมิความร้อนของวิธีการแก้ปัญหาของแข็งโดยทั่วไปสูงกว่าระหว่าง 1,050-11,00 ° C และปรับอย่างเหมาะสมตามปริมาณคาร์บอน เนื่องจากค่าการนำความร้อนของ TP304 นั้นแย่มากไม่เพียง แต่ผ่านการอุ่นและดับความร้อน แต่ยังอยู่ในการรักษาด้วยวิธีการแก้ปัญหาที่เป็นของแข็ง ต้องใช้ความระมัดระวังเป็นพิเศษเพื่อป้องกันการเกิดสนิมในระหว่างการบำบัดด้วยของแข็งเนื่องจากการละลายของคาร์บอเนตจะเพิ่มแนวโน้มการกัดกร่อนระหว่างผลึกของเหล็ก TP304 ความเย็นปานกลางโดยทั่วไปใช้น้ำ โครงสร้างจุลภาคหลังการบำบัดด้วยของแข็งมักเป็นออสเทนไนท์แบบเฟสเดียว แต่สำหรับสแตนเลสที่มี Ti, Niobium และ Molybdenum โดยเฉพาะอย่างยิ่งสำหรับการหล่อมันมีเฟอร์ไรต์ในปริมาณเล็กน้อย ความแข็งหลังการบำบัดด้วยสารละลายแข็งโดยทั่วไปจะอยู่ที่ประมาณ 135HBS
คลายความเครียดจากการหลอม
เพื่อที่จะกำจัดความเครียดที่ตกค้างหลังจากกระบวนการเย็นจะทำการคลายความเครียดที่อุณหภูมิต่ำ โดยทั่วไปความร้อนถึง 250-425 ° C มักใช้ 300-350 ° C สำหรับเหล็กที่ไม่มีไทเทเนียมหรือไนโอเบียมจะต้องไม่เกิน 450 ° C เพื่อหลีกเลี่ยงการตกตะกอนของโครเมียมคาร์ไบด์และทำให้เกิดการกัดกร่อนตามขอบเกรน
เพื่อกำจัดความเครียดตกค้างหลังจากการเชื่อมและความไวของเหล็กต่อการกัดกร่อนของความเครียดการบำบัดโดยทั่วไปจะดำเนินการที่อุณหภูมิสูงขึ้น อุณหภูมิความร้อนโดยทั่วไปไม่น้อยกว่า 850 ° C สำหรับเหล็กที่มี Titanium หรือ Niobium สามารถทำให้เย็นลงในอากาศได้โดยตรง สำหรับเหล็กที่ไม่มีไทเทเนียมหรือไนโอเบียมควรทำให้เย็นด้วยน้ำถึง 500 ° C ก่อนระบายความร้อนด้วยอากาศ
การรักษาเสถียรภาพ
เพื่อป้องกันไม่ให้สเตนเลสออสเทนนิติกประกอบด้วยไทเทเนียมและไนโอเบียมจากการลดความต้านทานการกัดกร่อนตามขอบเกรนเนื่องจากการลดลงของ TiC และ NbC ในระหว่างการเชื่อมหรือการรักษาด้วยสารละลายของแข็งเหล็กกล้าสแตนเลสจะต้องผ่านความร้อน ของโครเมียมจะละลายในออสเทนไนต์อย่างสมบูรณ์ในขณะที่ TiC และ NbC ละลายเพียงบางส่วน) ก่อนที่จะเย็นลงช้า ในกระบวนการทำความเย็นนั้นคาร์บอนในเหล็กนั้นถูกรวมเข้ากับไทเทเนียมและไนโอเบียมอย่างสมบูรณ์และ TiC และ NbC ที่เสถียรจะถูกตกตะกอนในขณะที่โครเมียมคาร์ไบด์ไม่ได้ตกตะกอนออกจึงเป็นการกำจัดแนวโน้มการกัดกร่อนระหว่างผลึกของเหล็ก TP304
8 กระบวนการ
Tube blank →การปอก→การ Blanking →การทำความร้อน→การเจาะร้อน→การระบายความร้อน→การตกแต่ง→การกัดกรด→การหล่อลื่น
→การรีดเย็น→ Degrease →การรักษาความร้อน→การยืด→การตัดท่อ→การกัด→ตรวจสอบ→การบรรจุ
หรือ
Tube blank →การปอก→การ Blanking →การเจาะรูด้านใน→การหล่อลื่น→การรีดเย็นหรือการวาดรูป→ล้างไขมัน
→การอบอ่อน→การยืด→ ID และการขัดผิว OD →การตรวจสอบ→การบรรจุ
9 มิติ
รูปแบบที่อนุญาต
| ช่วง OD | OD | ID | WT | ||
| ใน. | มิลลิเมตร | ใน. | มิลลิเมตร | ±% | |
| มากถึง แต่ไม่รวม 3/32 (0.094) ใน (2.38 มม.) | 0.002 -0.000 | 0.050 -0.000 | 0.000 -0.002 | 0.000 -0.050 | 10 |
| 3/32 (0.094) นิ้ว (2.38 มม.) แต่ไม่รวม 3/16 (0.188) ใน (4.76 มม.) | 0.003 -0.000 | 0.080 -0.000 | 0.000 -0.003 | 0.000 -0.080 | 10 |
| 3/16 ถึง แต่ไม่รวม 1/2 (0.500) ใน (12.70 มม.) | 0.004 -0.000 | 0.100 -0.000 | 0.000 -0.004 | 0.000 -0.100 | 10 |
10 การทดสอบการลุกลาม
ส่วนของท่อที่มีความยาวประมาณ 4 นิ้ว (101.6 มม.) จะต้องถูกลุกเป็นไฟด้วยเครื่องมือที่มีมุมรวม 60 °จนกระทั่งท่อที่ปากของเปลวไฟถูกขยายเป็นเปอร์เซ็นต์ต่อไปนี้โดยไม่แตกหรือแสดงข้อบกพร่อง:
| อัตราส่วนเส้นผ่าศูนย์กลางภายในกับเส้นผ่านศูนย์กลางภายนอก | การขยายตัวขั้นต่ำของเส้นผ่าศูนย์กลางภายใน,% |
| 0.9 | 21 |
| 0.8 | 22 |
| 0.7 | 25 |
| 0.6 | 30 |
| 0.5 | 39 |
| 0.4 | 51 |
| 0.3 | 68 |
11 แบบทดสอบอุทกสถิต, แรงดันใต้น้ำ, หรือทดสอบไฟฟ้าแบบไม่ทำลาย
แต่ละหลอดจะต้องอยู่ภายใต้การทดสอบที่หยุดนิ่งทดสอบความดันใต้น้ำอากาศหรือการทดสอบไฟฟ้าไม่ทำลาย
ประเภทของการทดสอบที่จะใช้จะเป็นทางเลือกของผู้ผลิตเว้นแต่จะระบุไว้เป็นอย่างอื่นในใบสั่งซื้อ
การทดสอบอุทกสถิต
แต่ละหลอดจะต้องถูกทดสอบ hydrostatic ที่ความดันทดสอบไม่เกิน 1,000 psi (6.89MPa)
การทดสอบแรงดันใต้น้ำ
แต่ละหลอดจะต้องผ่านการทดสอบแรงดันใต้น้ำในอากาศที่ความดันทดสอบตามที่กำหนดโดยสมการต่อไปนี้หรือ 500 psi (3.4 MPa) แล้วแต่จำนวนใดจะน้อยกว่า: P = 2St / D
ที่อยู่:
P = ความดันอากาศ psi หรือ MPa
S = ความเค้นของเส้นใยที่อนุญาตได้ที่ 16,000 psi (110.3 MPa)
t = ความหนาของผนังที่ระบุเป็นนิ้วหรือมิลลิเมตรและ
D = เส้นผ่านศูนย์กลางภายนอกที่ระบุเป็นนิ้วหรือมิลลิเมตร
ทดสอบไฟฟ้าแบบไม่ทำลาย
แต่ละหลอดจะต้องผ่านการทดสอบไฟฟ้าแบบไม่ทำลายซึ่งสามารถตรวจจับความไม่สมบูรณ์ด้วย a
ความลึกมากกว่า 10% ของความหนาของผนังหรือ 0.002 นิ้ว (0.05 มม.) แล้วแต่จำนวนใดจะสูงกว่า ไม่จำเป็นต้องทำการทดสอบในขนาดที่ต่ำกว่า 0.125 นิ้ว (3.18 มม.) ที่เส้นผ่านศูนย์กลางภายนอก อย่างไรก็ตามที่ตัวเลือกของผู้ซื้อท่อจะถูกดึงไปที่เส้นผ่านศูนย์กลางต่ำกว่า 0.125 นิ้วอาจทดสอบในขณะที่อยู่ในช่วงจาก 0.156 นิ้ว (3.97mm) ถึง 0.125 นิ้วเส้นผ่าศูนย์กลางภายนอกและข้อบกพร่องใด ๆ ที่พบจะต้อง คัดออกก่อนที่จะมีการลด
12 กำลังการผลิตผลิตภัณฑ์
OD: 0.25-8.0 มม
น้ำหนัก: 0.065-3.0 มม
ศูนย์กลาง: ดี
ตรง: ≤1mm / m
พื้นผิว: 2B, BA, กระจก, พื้นผิวพ่นทราย, พื้นผิวแบบพาสซีฟ
พื้นผิวหลอม, การวาดภาพที่ดีผิวสดใสRa≤0.8μm, ID ขัดเงาอย่างประณีตและ OD Ra≤0.2-0.4μm (เป็นไปได้ Ra 0.1μmตามคำขอ)
1 3 ข้อกำหนดมาตรฐาน
GB / T 3090 สแตนเลสขนาดเล็กเส้นผ่าศูนย์กลางท่อเหล็กไร้รอยต่อ
GBT 18457 เข็มสแตนเลสสำหรับการผลิตเครื่องจักรทางการแพทย์
GB 4234 สแตนเลสสำหรับการปลูกถ่ายศัลยกรรม
YBT 4513-2017 ท่อสแตนเลสเชื่อมสำหรับก๊าซทางการแพทย์และเครื่องดูดฝุ่น
ASTM A632 ข้อกำหนดมาตรฐานสำหรับท่อเหล็กกล้าไร้สนิมออสเทนนิติกแบบเชื่อมและไร้รอยต่อ (เส้นผ่านศูนย์กลางขนาดเล็ก) สำหรับบริการทั่วไป
ISO 5832-1-2016 รากฟันเทียมสำหรับการทำศัลยกรรมวัสดุโลหะ - ตอนที่ 1 สแตนเลสเหล็กดัด
ISO 9626-2016 ท่อสแตนเลสเข็มสำหรับการผลิตความต้องการอุปกรณ์การแพทย์และวิธีการทดสอบ
14 เปรียบในการแข่งขัน
(1) ประสบการณ์มากกว่า 50 ปีของการวิจัยและพัฒนาในโลหะผสมที่มีอุณหภูมิสูง, โลหะผสมความต้านทานการกัดกร่อน, โลหะผสมที่มีความแม่นยำ, โลหะผสมทนไฟ, โลหะหายากและวัสดุโลหะมีค่าและผลิตภัณฑ์
(2) ห้องปฏิบัติการที่สำคัญ 6 แห่งและศูนย์สอบเทียบ
(3) เทคโนโลยีที่จดสิทธิบัตร
(4) ประสิทธิภาพสูง
15 ระยะเวลาทางธุรกิจ
| ปริมาณการสั่งซื้อขั้นต่ำ | ตกลงกันได้ |
| ราคา | ตกลงกันได้ |
| รายละเอียดบรรจุภัณฑ์ | การป้องกันน้ำการขนส่งทางทะเลกล่องพลาสติก |
| เครื่องหมาย | ตามคำสั่ง |
| เวลาจัดส่ง | 60-90 วัน |
| เงื่อนไขการชำระเงิน | T / T, L / C ที่เห็น D / P |
| ความสามารถในการจัดหา | 20 เมตริกตัน / เดือน |
