รายละเอียดสินค้า:
|
| วัสดุ: | UNS S31600, UNS S31603 | ||
|---|---|---|---|
| แสงสูง: | เส้นเลือดฝอยที่ไร้รอยต่อ,สแตนเลสทนการกัดกร่อน |
||

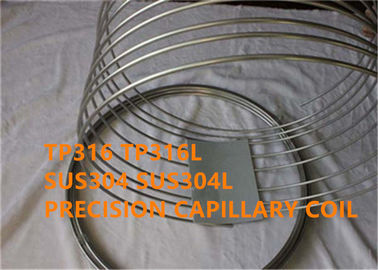

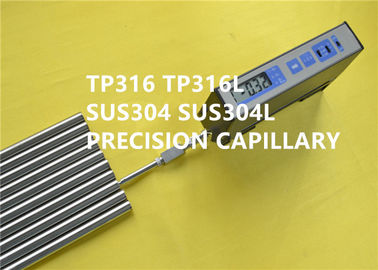

TP316, TP316L, SUS316, SUS316L เส้นเลือดฝอยสำหรับหลอดทางการแพทย์, อิเล็กทรอนิกส์ microtube, อุปกรณ์ใยแก้วนำแสง ฯลฯ
1 ผลิตภัณฑ์
TP316, TP316L, SUS316, SUS316L แบบเชื่อมหรือไม่มีเส้นเลือดฝอย
2 การออกแบบที่เทียบเท่า
UNS S31600, X5CrNiMo17-12-2, W.Nr. 1.4401, 0Cr17Ni12Mo2
UNS S31603, X2CrNiMo17-12-2, X2CrNiMo17-12-3, X2CrNiMo18-14-3, W.Nr. 1.4404, 1.4432, 1.4435, 00Cr17Ni14Mo2
3 แอปพลิเคชัน
(1) หลอดทางการแพทย์เช่นหลอดฉีดยาสำหรับฉีด, เข็มเจาะ
(2) ทุกชนิดของหลอดอุตสาหกรรมหลอดสแตนเลสสตีลที่มีความแม่นยำขนาดเล็กจ่ายเข็มฉีดยา
(3) หลอดคู่มืออุณหภูมิ, เครื่องวัดอุณหภูมิอิเล็กทรอนิกส์, ท่อป้องกัน thermocouple, บาร์บีคิวหลอดวัดอุณหภูมิ, ท่อป้องกันเครื่องมือ, เซ็นเซอร์หลอด, หลอดถูบาร์บีคิว, ท่อเทอร์โม, หลอดเครื่องมือ, เครื่องวัดอุณหภูมิท่อเหล็กสแตนเลส, ท่อวิศวกรรมจุลชีววิทยา
(4) แกนป้องกัน, ที่ใส่ปากกา
(5) microtubes อิเล็กทรอนิกส์ต่างๆ, อุปกรณ์ใยแก้วนำแสง, ผสมแสง
(6) อุตสาหกรรม Horological, ทีบาร์ด้วยกระดุมหรือสกรู, ดูอุปกรณ์เข็มขัดเข็มเจาะอัญมณี
(7) ทุกชนิดของหลอดเสาอากาศ, เสาอากาศหางรถยนต์, หลอดเสาอากาศดึงก้าน, คันยืด, โทรศัพท์มือถือหลอดเสาอากาศยืด, หลอดเสาอากาศขนาดเล็ก, เสาอากาศสแตนเลสทุกชนิด
(8) ท่อเหล็กสแตนเลสสำหรับอุปกรณ์แกะสลักเลเซอร์
(9) ท่อตกปลา, คันเบ็ดท่อ
(10) ท่ออุตสาหกรรมอาหารและเครื่องดื่มทุกชนิดท่อให้อาหาร
(11) หลอดสไตลัสต่างๆ, สไตลัสโทรศัพท์มือถือ, หลอดสไตลัสคอมพิวเตอร์
4 ภาพรวม
TP316 เป็นสแตนเลสที่ใช้กันอย่างแพร่หลายเป็นอันดับสองรองจาก TP304 ซึ่งส่วนใหญ่ใช้ในอุตสาหกรรมอาหารและอุปกรณ์ผ่าตัดซึ่งมีโมลิบดีนัมเพิ่มเข้ามาเพื่อให้มีโครงสร้างป้องกันการกัดกร่อนเป็นพิเศษ นอกจากนี้ยังใช้เป็น "มารีนสตีล" เพราะมีความต้านทานการกัดกร่อนคลอไรด์ได้ดีกว่า TP304 สแตนเลส TP316 มีพลาสติกที่ดีมีความเหนียวความผิดปกติเย็นและประสิทธิภาพของกระบวนการเชื่อมนอกจากนี้ยังมีความแข็งแรงที่อุณหภูมิสูง
TP316L มีประสิทธิภาพอุณหภูมิสูงกว่า TP316 เล็กน้อยเล็กน้อย แต่ความต้านทานการกัดกร่อนดีกว่า TP316 เนื่องจากปริมาณคาร์บอนต่ำและเนื้อหาของโมลิบดีนัม 2-3% ความต้านทานการกัดกร่อนของการลดเกลือและกรดอนินทรีย์ต่างๆและเกลือเบสของกรดอินทรีย์ได้รับการปรับปรุงในขณะเดียวกันความแข็งแรงของอุณหภูมิสูงก็เพิ่มขึ้นเช่นกัน TP316L มีปริมาณคาร์บอนต่ำกว่า SUS316 ดังนั้นจึงมีความต้านทานการกัดกร่อนตามขอบเกรนที่ดีกว่าและความแข็งแรงของการคืบที่อุณหภูมิสูงกว่า TP316
ลักษณะทั่วไป
(1) ผลิตภัณฑ์รีดเย็นมีลักษณะเงาที่ดี
(2) เนื่องจากการเพิ่ม Mo (2 ~ 3%) ความต้านทานการกัดกร่อนโดยเฉพาะอย่างยิ่งความต้านทานการเจาะเป็นเลิศ
(3) ความแข็งแรงของอุณหภูมิสูงที่ดีเยี่ยม
(4) การชุบแข็งที่ยอดเยี่ยมในการทำงาน (แม่เหล็กอ่อนหลังจากตัดเฉือน)
(5) ไม่มีสถานะแม่เหล็กในสภาวะของแข็ง
(6) ประสิทธิภาพการเชื่อมที่ดี
5 องค์ประกอบทางเคมี (wt%):
| เกรด | ค | Mn | ศรี | P | S | Cr | Ni | Mo | ยังไม่มีข้อความ |
| TP316 | ≤0.08 | ≤2.00 | ≤0.75 | ≤0.035 | ≤0.030 | 16.0-18.0 | 11.0-14.0 | 2.0-3.0 | ≤0.11 |
| TP316L | ≤0.03 | ≤2.00 | ≤0.75 | ≤0.035 | ≤0.030 | 16.0-18.0 | 12.0-15.0 | 2.0-3.0 | ≤0.11 |
6 สถานะ ทางกายภาพ
| เกรด | ความหนาแน่น | ช่วงหลอมเหลว | อัตราส่วนความต้านทานไฟฟ้า | ความร้อนจำเพาะ |
| g / | ℃ | μΩNaN | เจ / GK | |
| TP316 | 8.03 | 1375-1450 | 73.00 | 0.45 |
| TP316L | 8.03 | 1375-1450 | 76.98 | 0.42 |
7 ทรัพย์สินทางกล
วัสดุต้องเป็นไปตามข้อกำหนดว่าด้วยคุณสมบัติแรงดึงที่ระบุในตารางด้านล่าง
คุณสมบัติเชิงกลเหล่านี้ใช้กับท่อขนาด 1/8 นิ้ว (3.2 มม.) และมีขนาดใหญ่กว่าเส้นผ่านศูนย์กลางภายนอก 0.015 นิ้ว (0.38 มม.) ในความหนาของผนังและหนักกว่า
ขนาดเล็กลงสามารถใช้งานได้ตามความต้านทานแรงดึงขั้นต่ำที่ระบุในตารางที่ 2 อย่างไรก็ตามความแข็งแรงของผลผลิตไม่ได้ถูกกำหนดโดยทั่วไปในขนาดดังกล่าวและการยืดตัวต่ำสุดจะต้องเป็น 25%
| ชั้น | แนะนำการรักษาความร้อน | ความต้านแรงดึงσ b MPa | ความแข็งแรงผลผลิต R p0.2 % | การยืดตัวδ 5 % | ความแข็ง |
| TP316 | 1010-1150 ° C การระบายความร้อนอย่างรวดเร็ว | ≥520 A | ≥205 AB | ≥35 B | ≤187HB |
| TP316L | 1010-1150 ° C การเย็นอย่างรวดเร็ว | ≥520 A | ≥205 AB | ≥35 B | ≤187HB |
เกรด TP 316L จะต้องมีความต้านทานแรงดึงขั้นต่ำ 70 ksi (485 MPa) และความแข็งแรงขั้นต่ำผลผลิตที่ 25 ksi (170 MPa)
B ความแข็งแรงของผลผลิตโดยทั่วไปจะไม่ได้รับการพิจารณาจากขนาดท่อที่เล็กกว่า 1/8 นิ้ว (3.2 มม.) ที่เส้นผ่านศูนย์กลางภายนอกหรือบางกว่า 0.015 นิ้ว (0.38 มม.) ผนังดังนั้นความแข็งแรงของผลผลิตจึงไม่จำเป็นต้องใช้ขนาดดังกล่าว นอกจากนี้การยืดตัวขั้นต่ำที่จำเป็นสำหรับขนาดที่เล็กกว่าหรือบางกว่าคือ 25%
8 การรักษาความร้อน
สารละลายที่เป็นของแข็ง
จุดประสงค์คือการทำให้คาร์ไบด์ละลายอย่างสมบูรณ์และเก็บรักษาไว้ในออสเทนไนต์ที่อุณหภูมิห้องเพื่อให้ได้โครงสร้างจุลภาคออสเทนไนต์แบบเฟสเดียวที่อุณหภูมิห้องเพื่อให้เหล็กมีความต้านทานการกัดกร่อนสูงสุด
อุณหภูมิความร้อนของการแก้ปัญหาของแข็งโดยทั่วไปอยู่ระหว่าง 1010-1150 ° C และปรับอย่างเหมาะสมตามปริมาณคาร์บอน ตามด้วยการระบายความร้อนอย่างรวดเร็วเช่นน้ำเย็น
การหลอมหลังการเชื่อม
วิธีการเชื่อมแบบมาตรฐานทั้งหมดพร้อมใช้งานสำหรับการเชื่อม เมื่อทำการเชื่อมโลหะ 316Cb 316L หรือ 309Cb สแตนเลสสตีลฟิลเลอร์หรืออิเล็กโทรดสามารถใช้สำหรับการเชื่อมตามวัตถุประสงค์
เพื่อให้ได้ความต้านทานการกัดกร่อนที่ดีที่สุดส่วนการเชื่อมของสแตนเลส 316 ต้องได้รับการอบหลังจากเชื่อม สำหรับสแตนเลส 316L ไม่จำเป็นต้องมีการหลอมหลังการเชื่อม
9 กระบวนการ
Tube blank →การปอก→การ Blanking →การทำความร้อน→การเจาะร้อน→การระบายความร้อน→การตกแต่ง→การกัดกรด→การหล่อลื่น
→การรีดเย็น→ Degrease →การรักษาความร้อน→การยืด→การตัดท่อ→การกัด→ตรวจสอบ→การบรรจุ
หรือ
Tube blank →การปอก→การ Blanking →การเจาะรูด้านใน→การหล่อลื่น→การรีดเย็นหรือการวาดรูป→ล้างไขมัน
→การอบอ่อน→การยืด→ ID และการขัดผิว OD →การตรวจสอบ→การบรรจุ
10 มิติ
รูปแบบที่อนุญาต
| ช่วง OD | OD | ID | WT | ||
| ใน. | มิลลิเมตร | ใน. | มิลลิเมตร | ±% | |
| มากถึง แต่ไม่รวม 3/32 (0.094) ใน (2.38 มม.) | 0.002 -0.000 | 0.050 -0.000 | 0.000 -0.002 | 0.000 -0.050 | 10 |
| 3/32 (0.094) นิ้ว (2.38 มม.) แต่ไม่รวม 3/16 (0.188) ใน (4.76 มม.) | 0.003 -0.000 | 0.080 -0.000 | 0.000 -0.003 | 0.000 -0.080 | 10 |
| 3/16 ถึง แต่ไม่รวม 1/2 (0.500) ใน (12.70 มม.) | 0.004 -0.000 | 0.100 -0.000 | 0.000 -0.004 | 0.000 -0.100 | 10 |
11 การทดสอบการลุกลาม
ส่วนของท่อที่มีความยาวประมาณ 4 นิ้ว (101.6 มม.) จะต้องถูกลุกเป็นไฟด้วยเครื่องมือที่มีมุมรวม 60 °จนกระทั่งท่อที่ปากของเปลวไฟถูกขยายเป็นเปอร์เซ็นต์ต่อไปนี้โดยไม่แตกหรือแสดงข้อบกพร่อง:
| อัตราส่วนเส้นผ่าศูนย์กลางภายในกับเส้นผ่านศูนย์กลางภายนอก | การขยายตัวขั้นต่ำของเส้นผ่าศูนย์กลางภายใน,% |
| 0.9 | 21 |
| 0.8 | 22 |
| 0.7 | 25 |
| 0.6 | 30 |
| 0.5 | 39 |
| 0.4 | 51 |
| 0.3 | 68 |
12 การทดสอบแรงดันใต้น้ำ, อากาศใต้น้ำ, หรือการทดสอบไฟฟ้าแบบไม่ทำลาย
แต่ละหลอดจะต้องอยู่ภายใต้การทดสอบที่หยุดนิ่งทดสอบความดันใต้น้ำอากาศหรือการทดสอบไฟฟ้าไม่ทำลาย
ประเภทของการทดสอบที่จะใช้จะเป็นทางเลือกของผู้ผลิตเว้นแต่จะระบุไว้เป็นอย่างอื่นในใบสั่งซื้อ
การทดสอบอุทกสถิต
แต่ละหลอดจะต้องถูกทดสอบ hydrostatic ที่ความดันทดสอบไม่เกิน 1,000 psi (6.89MPa)
การทดสอบแรงดันใต้น้ำ
แต่ละหลอดจะต้องผ่านการทดสอบแรงดันใต้น้ำในอากาศที่ความดันทดสอบตามที่กำหนดโดยสมการต่อไปนี้หรือ 500 psi (3.4 MPa) แล้วแต่จำนวนใดจะน้อยกว่า: P = 2St / D
ที่อยู่:
P = ความดันอากาศ psi หรือ MPa
S = ความเค้นของเส้นใยที่อนุญาตได้ที่ 16,000 psi (110.3 MPa)
t = ความหนาของผนังที่ระบุเป็นนิ้วหรือมิลลิเมตรและ
D = เส้นผ่านศูนย์กลางภายนอกที่ระบุเป็นนิ้วหรือมิลลิเมตร
ทดสอบไฟฟ้าแบบไม่ทำลาย
แต่ละหลอดจะต้องผ่านการทดสอบไฟฟ้าแบบไม่ทำลายซึ่งสามารถตรวจจับความไม่สมบูรณ์ด้วย a
ความลึกมากกว่า 10% ของความหนาของผนังหรือ 0.002 นิ้ว (0.05 มม.) แล้วแต่จำนวนใดจะสูงกว่า ไม่จำเป็นต้องทำการทดสอบในขนาดที่ต่ำกว่า 0.125 นิ้ว (3.18 มม.) ที่เส้นผ่านศูนย์กลางภายนอก อย่างไรก็ตามที่ตัวเลือกของผู้ซื้อท่อจะถูกดึงไปที่เส้นผ่านศูนย์กลางต่ำกว่า 0.125 นิ้วอาจทดสอบในขณะที่อยู่ในช่วงจาก 0.156 นิ้ว (3.97mm) ถึง 0.125 นิ้วเส้นผ่าศูนย์กลางภายนอกและข้อบกพร่องใด ๆ ที่พบจะต้อง คัดออกก่อนที่จะมีการลด
13 ความสามารถของผลิตภัณฑ์
OD: 0.25-8.0 มม
น้ำหนัก: 0.065-3.0 มม
ศูนย์กลาง: ดี
ตรง: ≤1mm / m
พื้นผิว: 2B, BA, กระจก, พื้นผิวพ่นทราย, พื้นผิวแบบพาสซีฟ
พื้นผิวหลอม, การวาดภาพที่ดีผิวสดใสRa≤0.8μm, ID ขัดเงาอย่างประณีตและ OD Ra≤0.2-0.4μm (เป็นไปได้ Ra 0.1μmตามคำขอ)
14 ข้อกำหนดมาตรฐาน
GB / T 3090 สแตนเลสขนาดเล็กเส้นผ่าศูนย์กลางท่อเหล็กไร้รอยต่อ
GBT 18457 เข็มสแตนเลสสำหรับการผลิตเครื่องจักรทางการแพทย์
GB 4234 สแตนเลสสำหรับการปลูกถ่ายศัลยกรรม
YBT 4513-2017 ท่อสแตนเลสเชื่อมสำหรับก๊าซทางการแพทย์และเครื่องดูดฝุ่น
ASTM A632 ข้อกำหนดมาตรฐานสำหรับท่อเหล็กกล้าไร้สนิมออสเทนนิติกแบบเชื่อมและไร้รอยต่อ (เส้นผ่านศูนย์กลางขนาดเล็ก) สำหรับบริการทั่วไป
ISO 5832-1-2016 รากฟันเทียมสำหรับการทำศัลยกรรมวัสดุโลหะ - ตอนที่ 1 สแตนเลสเหล็กดัด
ISO 9626-2016 ท่อสแตนเลสเข็มสำหรับการผลิตความต้องการอุปกรณ์การแพทย์และวิธีการทดสอบ
SAE AMS 5643R เหล็กทนต่อการกัดกร่อนบาร์ลวดตีท่อและแหวน (S17400)
15 เปรียบในการแข่งขัน
(1) ประสบการณ์มากกว่า 50 ปีของการวิจัยและพัฒนาในโลหะผสมที่มีอุณหภูมิสูง, โลหะผสมความต้านทานการกัดกร่อน, โลหะผสมที่มีความแม่นยำ, โลหะผสมทนไฟ, โลหะหายากและวัสดุโลหะมีค่าและผลิตภัณฑ์
(2) ห้องปฏิบัติการที่สำคัญ 6 แห่งและศูนย์สอบเทียบ
(3) เทคโนโลยีที่จดสิทธิบัตร
(4) ประสิทธิภาพสูง
16 ระยะเวลาทางธุรกิจ
| ปริมาณการสั่งซื้อขั้นต่ำ | ตกลงกันได้ |
| ราคา | ตกลงกันได้ |
| รายละเอียดบรรจุภัณฑ์ | การป้องกันน้ำการขนส่งทางทะเลกล่องพลาสติก |
| เครื่องหมาย | ตามคำสั่ง |
| เวลาจัดส่ง | 60-90 วัน |
| เงื่อนไขการชำระเงิน | T / T, L / C ที่เห็น D / P |
| ความสามารถในการจัดหา | 20 เมตริกตัน / เดือน |
