รายละเอียดสินค้า:
|
วัสดุ: | UNS N06626 ซูเปอร์อัลลอยเสริมความแข็งแกร่งให้กับสารละลายที่เป็นของแข็ง | ||
---|---|---|---|
แสงสูง: | โลหะผสมทนความร้อน,โลหะผสมประสิทธิภาพสูง,ท่อไอเสียสำหรับยานอวกาศ UNS N06626 |
ปรับปรุงความทนทานต่อความล้าอัลลอยด์ 625M (N06626) แผ่น, แถบ, ฟอยล์, ข้อต่อ, ท่อสำหรับไอเสียสำหรับอากาศยานและอื่น ๆ
1 ผลิตภัณฑ์
อัลลอยด์ทนความล้าที่เพิ่มขึ้น 625M (UNS N06626) สำหรับไอเสียการบินและอวกาศ ฯลฯ

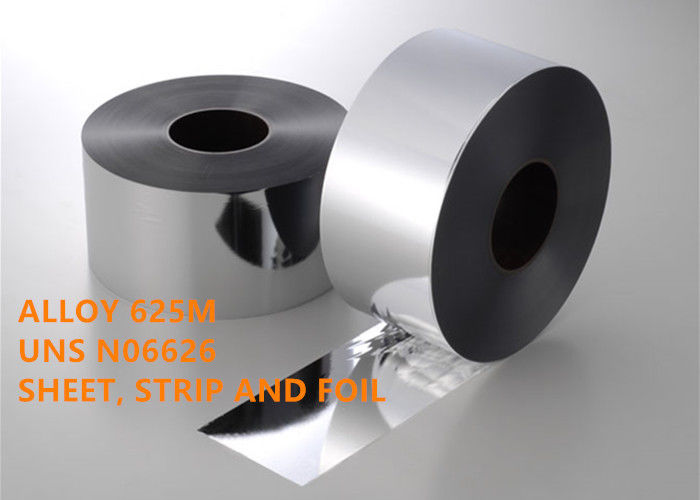

รูปแบบผลิตภัณฑ์ที่มีให้บริการเช่นแผ่น, แถบ, ฟอยล์, ข้อต่อ, ท่อเป็นต้น
2 การออกแบบที่เทียบเท่า
UNS N06626, W.Nr.2.4856 (EN), โลหะผสม Inconel ® 625LCF, โลหะผสมHaynes® 625SQ ®
3 แอปพลิเคชัน
โลหะผสม 625M ถูกประดิษฐ์และเชื่อมโดยใช้วิธีปฏิบัติทั่วไปสำหรับโลหะผสม 625 โลหะผสม 625M แผ่นและแถบหาการประยุกต์ใช้ในไอเสียการบินและอวกาศยานยนต์สูบลมมีเพศสัมพันธ์ยืดหยุ่นยานยนต์ข้อต่อการขยายตัวในกระบวนการหรือท่อขนส่งและร้องกระบวนการอุตสาหกรรมเคมี รอบต่ำและความเหนื่อยล้าทางความร้อนที่สูงถึง 1200 ° F (650 ° C) ต้องมีความต้านทานความแข็งแรงและความต้านทานการกัดกร่อน
4 ภาพรวม
Alloy 625M เป็น superalloy ที่เพิ่มความแข็งแกร่งโดยการดัดแปลงของ Alloy 625 ที่พัฒนาขึ้นเพื่อเพิ่มความต้านทานต่อความล้าที่อุณหภูมิสูงถึงประมาณ 1200 ° F (649 ° C) องค์ประกอบของโลหะผสมนั้นถูกควบคุมอย่างแน่นหนาในระดับที่ต่ำมากของคาร์บอนซิลิคอนและไนโตรเจน
การหลอมปฐมภูมินั้นเกิดจากการหลอมเหนี่ยวนำสุญญากาศตามด้วยการฝึกอิเล็กโทรดแบบสิ้นเปลือง ในระหว่างการประมวลผลขนาดเกรนจะถูกควบคุมเป็น ASTM # 5 หรือละเอียดกว่า
5 องค์ประกอบทางเคมี (wt%):
ตารางที่ 1
เฟ | Ni | ร่วม | Cr | ศรี | ค | Mo |
≤5.00 | ≥58.0 | ≤1.00 | 20.0-23.0 | ≤0.15 | ≤0.03 | 8.0-10.0 |
Ti | อัล | Mn | P | S | nb + ตา | ยังไม่มีข้อความ |
≤0.40 | ≤0.40 | ≤0.50 | ≤0.015 | ≤0.015 | 3.15-4.15 | ≤0.02 |
6 คุณสมบัติทางกายภาพ
ตารางที่ 2 ค่าคงที่ทางกายภาพ
ความหนาแน่น | lb / cu ใน | 0.305 |
กรัม / ซม. 3 | 8.44 | |
ช่วงหลอมเหลว | ° F | 2350-2460 |
° C | 1290-1350 | |
ความร้อนจำเพาะ a , Btu / lb ° F (J / kg ° C) | 0 ° F (-18 ° C) | 0.096 (402) |
70 ° F (21 °) | 0.098 (410) | |
200 ° F (93 ° C) | 0.102 (427) | |
400 ° F (204 ° C) | 0.109 (456) | |
600 ° F (316 ° C) | 0.115 (481) | |
800 ° F (427 ° C) | 0.122 (511) | |
1,000 ° F (538 ° C) | 0.128 (536) | |
1200 ° F (649 ° C) | 0.135 (565) | |
1,400 ° F (760 ° C) | 0.141 (590) | |
1600 ° F (871 ° C) | 0.148 (620) | |
1800 ° F (982 ° C) | 0.154 (645) | |
2000 ° F (1093 ° C) | 0.160 (670) | |
อาการแทรกเข้าไปได้ | ที่ 200 Oersted (15.9 kA / m) | 1.0006 |
อุณหภูมิกูรี | ° F | <-320 |
° C | <-196 |
7 IES คุณสมบัติทาง กล
โลหะผสม 625M มีขนาดเกรนเฉลี่ยของ ASTM หมายเลข 5 (0.0025 ใน / 0.064 มม.) หรือละเอียดกว่า คุณสมบัติที่โดดเด่นของโลหะผสมนี้คือความแข็งแรงเมื่อยล้ารอบต่ำซึ่งส่วนใหญ่มาจากโครงสร้างจุลภาคที่ควบคุมขนาดเม็ดและความแข็งแรงของผลผลิต
ปัจจัยเดียวกันที่ช่วยเพิ่มความต้านทานต่อความล้าเชิงกลยังช่วยเพิ่มความต้านทานต่อความล้าทางความร้อน โลหะผสมเช่นอัลลอยด์ 625 ผ่านการสร้างเฟสจุลภาคในระหว่างการสัมผัสเป็นเวลานานถึงอุณหภูมิที่สูงขึ้นกลาง การสัมผัสดังกล่าวสามารถเพิ่มความแข็งแรงของโลหะผสมในขณะที่ลดคุณสมบัติความเหนียวและแรงกระแทก เนื่องจากการเกิดเฟสโดยมีผลเสียของเม็ดละเอียดต่อคุณสมบัติการคืบแตกจึงไม่แนะนำให้ใช้อัลลอยด์ 625M สำหรับการใช้งานที่ยืดเยื้อที่ระดับความเครียดสูงกว่า 1200 ° F (650 ° C)
สมบัติเชิงกลที่อุณหภูมิห้อง
ตารางที่ 3 คุณสมบัติทางกลของอุณหภูมิห้อง
นาที. ความต้านทานแรงดึง | มินิ ความแข็งแรงของผลผลิต 0.2% ชดเชย | มินิ การยืดออก | ||
KSI | MPa | KSI | MPa | % |
120 | 827 | 60 | 414 | 40 |
a ความต้องการความแข็งแรงของผลผลิตอาจไม่สามารถใช้ได้กับความหนาของแผ่นที่ต่ำกว่า 0.010 ใน (0.25 มม.) ข้อกำหนดการยืดตัวอาจใช้ไม่ได้กับความหนาต่ำกว่า 0.005 นิ้ว (0.13 มม.) ข้อกำหนดทั้งหมดอยู่ที่อุณหภูมิห้อง
เต็นท์โค้งงอ:
ความหนา 0.050 นิ้ว (1.27 มม.) และต่ำกว่า: 1T
ความหนามากกว่า 0.050 in (1.27 mm) ถึง 0.100 in (2.54 mm): 2T
ตารางที่ 4 สมบัติเชิงกลที่อุณหภูมิสูง
อุณหภูมิทดสอบ | ความแข็งแรงของผลผลิต 0.2% | ความต้านทานแรงดึงสูงสุด | การยืดออก | |||
° F | ° C | KSI | MPa | KSI | MPa | % |
600 | 316 | 51.1 | 809 | 117.4 | 353 | 64.1 |
800 | 427 | 49.1 | 776 | 112.6 | 339 | 60.9 |
1000 | 538 | 49.9 | 776 | 112.5 | 344 | 60.5 |
1200 | 649 | 46.9 | 787 | 114.2 | 323 | 81.4 |
1300 | 704 | 44.4 | 646 | 93.7 | 306 | 103.9 |
1400 | 760 | 46.9 | 497 | 72.1 | 323 | 88.8 |
ตารางที่ 5 ตัวเลขขนาดเม็ด ASTM สำหรับอุณหภูมิการหลอมต่าง ๆ บนแผ่นรีดเย็น
เวลา (นาที) | 1750 ° F (954 ° C) | 1800 ° F (982 ° C) | 1850 ° F (1010 ° C) | 1900 ° F (1038 ° C) |
15 | 8.5 | 8 | 7.5 | 6.5 |
30 | 8.5 | 7.75 | 7 | 6.5 |
45 | 8 | 7.25 | 6.5 | 6 |
60 | 8 | 7.25 | 6.5 | 5.5 |
120 | 7 | 6.5 | 6 | 5 |
8 การรักษาความร้อน
แม็กซ์ 625M โดยทั่วไปจะอบที่ 1800 ° F (980 ° C) เป็นเวลา 5 นาทีด้วยการระบายความร้อนด้วยอากาศ
แผ่นและราง AMS 5879
1600 ° F (871 ° C) ขั้นต่ำ / Bright Anneal
9 คำแนะนำในการทำงาน
อัลลอยด์ 625M สามารถทำงานได้ทั้งร้อนและเย็น อย่างไรก็ตามเครื่องจักรจำเป็นสำหรับการดำเนินการใด ๆ ที่ตรงตามคุณสมบัติเชิงกลสูง
ทำงานร้อนแรง
อัลลอยด์ 625M อาจทำงานร้อนในช่วงอุณหภูมิ 1176 ถึง 900 ° C (2150 ถึง 1650 ° F) พร้อมกับระบายความร้อนอย่างรวดเร็วในน้ำหรือโดยใช้อากาศ ควรวางชิ้นงานในเตาที่ร้อนถึงอุณหภูมิในการทำงานที่ร้อนขึ้นเพื่อให้ความร้อนสูงขึ้น เมื่อถึงอุณหภูมิการทำงานที่ร้อนอีกครั้งขอแนะนำให้ใช้เวลา 60 นาทีต่อความหนาชิ้นงานแต่ละ 100 มม. (4 นิ้ว) หลังจากนั้นควรนำชิ้นงานออกทันทีและเกิดขึ้นในช่วงอุณหภูมิที่ระบุ หากอุณหภูมิของวัสดุลดลงถึง 950 ° C (1742 ° F) ชิ้นงานจะต้องได้รับความร้อน
ทำงานเย็น
การทำงานเย็นจะต้องดำเนินการกับวัสดุอบอ่อน อัลลอยด์ 625M มีอัตราการชุบแข็งกว่าเหล็กกล้าไร้สนิมออสเทนนิติก สิ่งนี้จะต้องนำมาพิจารณาในระหว่างการออกแบบและการเลือกเครื่องมือขึ้นรูปและอุปกรณ์และระหว่างการวางแผนกระบวนการขึ้นรูป การหลอมในระดับกลางอาจจำเป็นในระดับสูงที่มีการเสียรูปในระดับเย็น หลังจากการทำงานเย็นที่มีการเปลี่ยนรูปมากกว่า 15% วัสดุควรจะอบอ่อนหรือวิธีการอบอ่อน
เครื่องจักรกล
โลหะผสม 625M ควรกลึงในสภาพที่อบอ่อน เนื่องจากโลหะผสมมีแนวโน้มที่จะแข็งตัวควรใช้ความเร็วตัดต่ำและอัตราป้อนที่เหมาะสมและควรใช้เครื่องมือตลอดเวลา ความลึกของชิปที่เพียงพอนั้นมีความสำคัญที่จะต้องอยู่ต่ำกว่าชั้นผิวที่ชุบแข็งแล้ว การกระจายความร้อนที่เหมาะสมผ่านการใช้น้ำในปริมาณมากที่เหมาะสมโดยเฉพาะอย่างยิ่งน้ำที่มีสารหล่อลื่นระบายความร้อนเป็นสิ่งสำคัญสำหรับกระบวนการตัดเฉือนที่มั่นคง
ตารางที่ 6 เงื่อนไขที่แนะนำสำหรับการกลึงด้วยเครื่องมือจุดเดียว
เหล็กความเร็วสูง | คาร์ไบด์เคลือบ | ||||||
ความเร็วพื้นผิว | อาหาร | ความเร็วพื้นผิว | อาหาร | ||||
FPM | เมตร / นาที | LPR | มิลลิเมตร / รอบ | FPM | เมตร / นาที | LPR | m / REV |
13-35 | 4.0-10.7 | 0.005-0.020 | 0.13-0.51 | 45-110 | 14-34 | 0.005-0.020 | 0.13-0.51 |
ข้อกำหนดมาตรฐาน 10 ประการ
อัลลอยด์ 625M ถูกกำหนดให้เป็น UNS N06626 และ W. Nr 2.4856 และเป็นไปตามข้อกำหนดสำหรับ UNS N06625

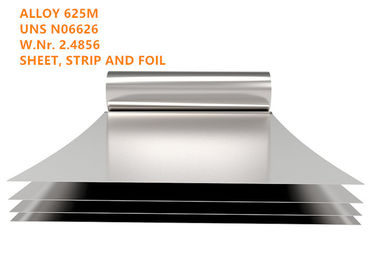

แผ่นและแถบ
SAE AMS 5879 โลหะผสมนิกเกิล, การกัดกร่อนและทนความร้อน, แผ่น, แถบและฟอยล์, 62Ni - 21.5Cr - 9.0Mo - 3.7Cb, เหล็กแผ่นรีดเย็นและอบ
ASTM B443 / ASME SB443
BS 3072 (NA21)
รหัสกรณี ASME 2276

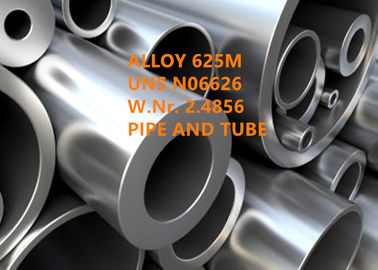

ท่อเชื่อมและท่อ
รหัสกรณี ASME 2276

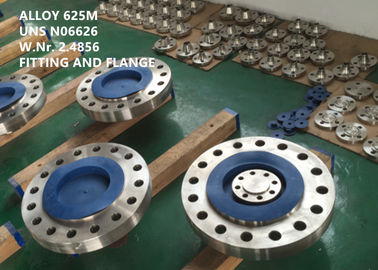

ฟิตติ้ง
รหัสกรณี ASME 2276
11 เปรียบในการแข่งขัน
(1) ประสบการณ์มากกว่า 50 ปีของการวิจัยและพัฒนาในโลหะผสมที่มีอุณหภูมิสูง, โลหะผสมความต้านทานการกัดกร่อน, โลหะผสมที่มีความแม่นยำ, โลหะผสมทนไฟ, โลหะหายากและวัสดุโลหะมีค่าและผลิตภัณฑ์
(2) ห้องปฏิบัติการที่สำคัญ 6 แห่งและศูนย์สอบเทียบ
(3) เทคโนโลยีที่จดสิทธิบัตรและนวัตกรรม
(4) กระบวนการหลอมความบริสุทธิ์พิเศษ: VIM + IG-ESR + VAR
(5) ประสิทธิภาพสูงที่ยอดเยี่ยม
ระยะเวลา 12 ธุรกิจ
ปริมาณการสั่งซื้อขั้นต่ำ | ตกลงกันได้ |
ราคา | ตกลงกันได้ |
รายละเอียดการบรรจุ | ป้องกันน้ำ, การขนส่งทางทะเล, กล่องไม้หรือพาเลทที่ไม่ใช่การรมควัน |
เครื่องหมาย | ตามคำสั่ง |
เวลาจัดส่ง | 60-90 วัน |
เงื่อนไขการชำระเงิน | T / T, L / C ที่เห็น D / P |
ความสามารถในการจัดหา | 200 เมตริกตัน / เดือน |
