รายละเอียดสินค้า:
|
| วัสดุ: | โลหะผสม C-22, UNS N06022, โลหะผสมที่ทนต่อการกัดกร่อนขั้นสูงของออสเทนนิติกอย่างเต็มที่ | ||
|---|---|---|---|
| แสงสูง: | โลหะผสมพิเศษที่มีความแข็งแรงสูง,โลหะผสมที่มีอุณหภูมิสูง,โลหะผสมที่มีประสิทธิภาพสูง 22 บาร์ |
||
โลหะผสมประสิทธิภาพสูง 22 (C-22, N06022) บาร์, ท่อ, แถบ, การปลอม, ลวดสำหรับการประมวลผลทางเคมีและปิโตรเคมี
1 ผลิตภัณฑ์
อัลลอยกึ่งประสิทธิภาพสูง 22 (อัลลอยด์ C-22, UNS N06022) ผลิตภัณฑ์กึ่งสำเร็จรูปสำหรับการแปรรูปทางเคมีและปิโตรเคมี

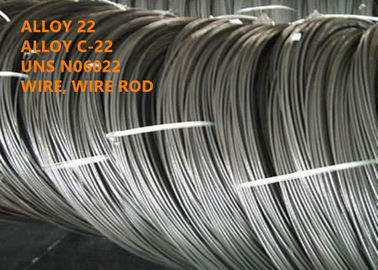

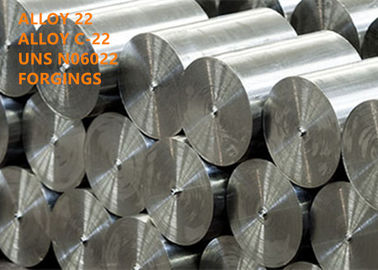

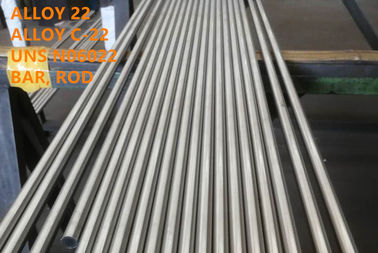

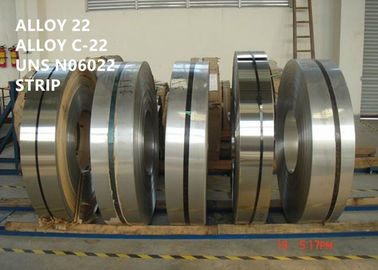

โลหะผสม 22 รูปแบบกึ่งมาตรฐานประกอบด้วยแผ่น, แถบ, แผ่น, แถบรอบ, แถบแบน, การปลอม, หกเหลี่ยม, แหวน, ดิสก์และลวด
2 การออกแบบที่เทียบเท่า
โลหะผสม C-22, UNS N06022, W.Nr. 2.4602, NiCr21Mo14W (DIN), NiCr21Mo14W3 (ISO), โลหะผสมInconel® 22, VDM® Alloy 22, Nicrofer 5621 hMoW, Hastelloy® C-22®
3 ภาพรวม
Alloy 22 เป็นอัลลอยด์ป้องกันการกัดกร่อนขั้นสูงแบบออสเทนนิติกที่มีความต้านทานต่อการกัดกร่อนทั้งน้ำและการโจมตีที่อุณหภูมิสูง โลหะผสมนี้ให้ความต้านทานที่ยอดเยี่ยมต่อการกัดกร่อนทั่วไปรูพรุนการกัดกร่อนรอยแยกการโจมตีตามขอบเกรนและการแตกร้าวของการกัดกร่อนจากความเครียด
4 แอปพลิเคชัน
ล้อแม็ก 22 มีการใช้งานอย่างกว้างขวางในอุตสาหกรรมเคมีและปิโตรเคมีและใช้สำหรับส่วนประกอบในกระบวนการอินทรีย์ที่ประกอบด้วยคลอไรด์และสำหรับระบบเร่งปฏิกิริยา วัสดุมีประสิทธิภาพโดยเฉพาะอย่างยิ่งในกรดแร่ธาตุที่มีการปนเปื้อนการแก้ปัญหากรดอินทรีย์ (เช่นกรดฟอร์มิกและกรดอะซิติก) หรือน้ำทะเล
แอปพลิเคชันอื่น ๆ ได้แก่ :
การผลิตกรดอะซิติก
อุตสาหกรรมยา
สารเคมีที่ดี
5 องค์ประกอบทางเคมี (wt%):
ตารางที่ 1 (wt%) ตามมาตรฐาน ASTM B575
| เฟ | Ni | ร่วม | Cr | Mo | W |
| 2.0-6.0 | สมดุล | ≤2.5 | 20.0-22.5 | 12.5-14.5 | 2.5-3.5 |
| ค | Mn | ศรี | P | S | V |
| ≤0.015 | ≤0.50 | ≤0.08 | ≤0.020 | ≤0.020 | ≤0.35 |
* การอ้างอิงถึง 'สมดุล' ขององค์ประกอบไม่ได้รับประกันว่านี่เป็นเพียงองค์ประกอบที่กล่าวถึง แต่มันมีอิทธิพลเหนือกว่าและองค์ประกอบอื่น ๆ จะปรากฏเฉพาะในปริมาณที่น้อยที่สุด
ตารางที่ 2 องค์ประกอบทั่วไปของโลหะผสมที่ทนต่อการกัดกร่อน Ni-Cr-Mo-W
ตารางนี้เปรียบเทียบเนื้อหาการผสม (Cr + Mo + W + Nb) ของ Alloy 22 กับวัสดุผสมอื่น ๆ ที่คล้ายกัน
| โลหะผสม | หมายเลข UNS | Wr.No | เฟ | Ni | Cr | Mo | W หรือ Nb | PREN * |
| 686 | N06686 | 2.4606 | 1 | 57 | 20.5 | 16.3 | 3.9 | 50.8 |
| 22 | N06022 | 2.4602 | 2.5 | 59 | 21.5 | 14.1 | 3.1 | 47.3 |
| C-276 | N10276 | 2.4819 | 6 | 57 | 15.5 | 16 | 3.9 | 45.4 |
| 625 | N06625 | 2.4856 | 3 | 62 | 22 | 9 | 3.6Nb | 40.8 |
| C-4 | N06455 | 2.4611 | 2 | 66 | 16 | 16 | - | 40 |
6 คุณสมบัติทางกายภาพ
ความหนาแน่นที่ 20 ° C: 0.311 lb / in 3 (8.61g / cm 3 )
ช่วงหลอม: 1351-1387 ° C (2464-2529 ° F)
ความร้อนเฉพาะ: 0.091Btu / lb •° F (381J / kg •° C)
ความสามารถในการซึมผ่าน 200 oersted (15.9 kA / m): ≤1.001
ความต้านทานไฟฟ้า: 730.7 ohm • circ mil / ft, 1.215 microhm • m
Young's Modulus (Dynamic) 30.3x10 3 ksi (209 เกรดเฉลี่ย)
ค่าสัมประสิทธิ์การขยายตัว 70-200 ° F, 6.90 x 10 6 in / in •° F (21-193 ° C, 12.42 m / m •° C)
คุณสมบัติทางกล 7 ม
ค่าต่ำสุดต่อไปนี้ที่ห้องและอุณหภูมิที่เพิ่มขึ้นนำไปใช้กับเงื่อนไขการอบอ่อนสำหรับตัวอย่างการทดสอบตามยาวและการทดสอบการข้ามของมิติที่ระบุ คุณสมบัติสำหรับขนาดที่ใหญ่ขึ้นต้องได้รับการตกลงแยกต่างหาก
ตารางที่ 3 คุณสมบัติทางกลที่ห้องและอุณหภูมิที่สูงขึ้น ค่าต่ำสุดตามแผ่นVdTÜV 479
| อุณหภูมิ | ความแข็งแรงผลผลิต Rp 0.2 | ความแข็งแรงผลผลิต Rp 1,0 | แรงดึง Rm | การยืดตัว | ||||
| ° C | ° F | MPa | KSI | MPa | KSI | MPa | KSI | % |
| 20 | 68 | 310 | 45 | 335 | 48.6 | 690-950 | 100-138 | 45 |
| 100 | 212 | 270 | 39.2 | 290 | 42.1 | |||
| 200 | 392 | 225 | 32.6 | 245 | 35.5 | |||
| ที่ 300 | ที่ 300 | 195 | 28.3 | 215 | 31.2 | |||
| 400 | 752 | 175 | 25.4 | 195 | 28.3 | |||
ตารางที่ 4 คุณสมบัติทางกลที่อุณหภูมิห้อง ค่าต่ำสุดตามแผ่นVdTÜV 479
| รูปแบบสินค้า | มิติ | ความแข็งแรงของผลผลิต Rp 0,2 | ความแข็งแรงผลผลิต Rp 1,0 | แรงดึง Rm | การยืดตัว | ||||
| มิลลิเมตร | ใน | MPa | KSI | MPa | KSI | MPa | KSI | % | |
| จาน | ≤ 3 | 0.118 | ≥ 310 | 45 | ≥ 335 | 48.6 | ≥ 690 | 100 | ≥ 45 |
| ม้วน | ≤ 3 | 0.118 | ≥ 310 | 45 | ≥ 335 | 48.6 | ≥ 690 | 100 | ≥ 45 |
| จาน | 3-50 | 0.118-1.97 | ≥ 310 | 45 | ≥ 335 | 48.6 | ≥ 690 | 100 | ≥ 45 |
| บาร์ | 10-90 | 0.394-3.54 | ≥ 310 | 45 | ≥ 335 | 48.6 | ≥ 690 | 100 | ≥ 45 |
KV V การกระแทกพลังงาน ISO V
| ค่าต่ำสุด | ค่าต่ำสุด |
| 20 ° C (68 ° F) | -196 ° C (-321 ° F) |
| 120 J (88.5 ฟุต·ปอนด์) | 96 J (22.9 ฟุต·ปอนด์) |
1) ค่าเฉลี่ย 3 ตัวอย่าง หนึ่งค่าอาจต่ำกว่าค่าเฉลี่ยขั้นต่ำและไม่เกิน 30% ค่าเหล่านี้ยังใช้กับพื้นที่ที่ได้รับผลกระทบจากความร้อนในรอยเชื่อม
2) ค่าเหล่านี้ใช้สำหรับตัวอย่างปกติตาม DIN EN ISO 148-1 เท่านั้น สำหรับตัวอย่างที่มีขนาดเล็กกว่าตามมาตรฐาน DIN EN ISO 148-1 ค่าต่ำสุดที่ระบุไว้สำหรับความทนทานต่อแรงกระแทกรอยบากจะต้องลดลงในลักษณะที่เป็นเส้นตรงกับตัวอย่างหน้าตัดในช่องว่าง สำหรับตัวอย่างที่มีขนาดเล็ก <5 มม. ตาม DIN EN ISO 148-1 ค่าสำหรับแต่ละกรณีจะต้องประสานงานกับผู้ผลิตแยกต่างหาก
8 ความ ต้านทานการกัดกร่อน
เนื่องจากความเข้มข้นของคาร์บอนและซิลิกอนต่ำมากอัลลอยด์ 22 จึงไม่มีความเอนเอียงสำหรับการแสดงขอบเขตของเกรนในการขึ้นรูปร้อนหรือการเชื่อม โลหะผสมนี้จึงสามารถนำมาใช้ในกระบวนการทางเคมีจำนวนมากที่มีทั้งออกซิไดซ์และสื่อลดเมื่อเชื่อม โครเมียมโมลิบดีนัมและนิกเกิลที่มีความเข้มข้นสูงทำให้โลหะผสมสามารถต้านทานการโจมตีด้วยไอออนของโลหะได้ ความเข้มข้นของทังสเตนจะเพิ่มความต้านทานนี้ อัลลอยด์ 22 ทนทานต่อแก๊สคลอรีนไฮโปคลอไรต์และคลอรีนไดออกไซด์เช่นที่สามารถพบได้ในอุตสาหกรรมเซลลูโลส โลหะผสมมีความต้านทานที่ยอดเยี่ยมสำหรับสารละลายเข้มข้นของเกลือออกซิไดซ์ (เช่นเหล็ก III และคอปเปอร์คลอไรด์)
9 โครงสร้าง
ล้อแม็ก 22 มีโครงสร้างผลึกลูกบาศก์เป็นศูนย์กลาง
10 คำแนะนำในการทำงาน
โลหะผสม 22 ถูกประดิษฐ์ขึ้นอย่างง่ายดายตามขั้นตอนมาตรฐานสำหรับโลหะผสมนิกเกิล มันสามารถเกิดขึ้นได้อย่างง่ายดายทั้งร้อนและเย็นและยังสามารถกลึง
เครื่องทำความร้อน
วัสดุสามารถขึ้นรูปร้อนในช่วงอุณหภูมิระหว่าง 1100 ถึง 900 ° C (2012 ° F-1652 ° F) พร้อมกับระบายความร้อนอย่างรวดเร็วในน้ำหรืออากาศ แนะนำให้ใช้กรรมวิธีทางความร้อนหลังการขึ้นรูปร้อนเพื่อให้ได้คุณสมบัติที่ดีที่สุด เพื่อให้ความร้อนเพิ่มขึ้นชิ้นงานควรอยู่ในเตาเผาที่ได้รับความร้อนจนถึงค่าเป้าหมาย
ขึ้นรูปเย็น
โลหะผสม 22 มีอัตราการชุบแข็งสูงกว่าเหล็กกล้าไร้สนิมออสเทนนิติกอื่น ๆ สิ่งนี้ควรคำนึงถึงเมื่อเลือกอุปกรณ์การขึ้นรูป ชิ้นงานควรอยู่ในสภาพที่หลอมแล้ว การหลอมปานกลางจำเป็นสำหรับงานขึ้นรูปเย็นที่สำคัญ สำหรับการขึ้นรูปเย็นที่สูงกว่า 15% จะต้องดำเนินการหลอมโซลูชั่นใหม่
รักษาความร้อน
การหลอมน้ำยาจะเกิดขึ้นที่อุณหภูมิระหว่าง 1105 ถึง 1135 ° C (2021-2075 ° F)
ควรลดความเย็นลงด้วยน้ำเพื่อให้ได้คุณสมบัติการกัดกร่อนที่เหมาะสม การระบายความร้อนด้วยอากาศอย่างรวดเร็วยังสามารถทำได้ที่ความหนาน้อยกว่าประมาณ 1.5 มม.
เครื่องจักรกล
โลหะผสม 22 ควรถูกกลึงในสภาพการอบอ่อน เนื่องจากมีแนวโน้มสูงขึ้นอย่างมากต่อการชุบแข็งงานเมื่อเปรียบเทียบกับเหล็กกล้าไร้สนิมออสเทนนิติกอัลลอยด์ความเร็วในการตัดต่ำและระดับการป้อนที่ไม่สูงเกินไปควรเลือกเครื่องมือตัดทุกครั้ง ความลึกของชิปที่เพียงพอเป็นสิ่งสำคัญในการตัดใต้โซนแข็งตัวก่อนหน้านี้ การกระจายความร้อนที่ดีที่สุดโดยการใช้สารหล่อลื่นขึ้นรูปเย็นที่มีน้ำและเหมาะสมในปริมาณมากมีอิทธิพลอย่างมากต่อกระบวนการตัดเฉือนที่มั่นคง
11 ข้อกำหนดมาตรฐาน
โลหะผสม 22 ได้รับการอนุมัติสำหรับการก่อสร้างภาชนะรับความดันและส่วนประกอบภายใต้ ASME Boiler และ Pressure Vessel Code Section VIII, Division 1 สำหรับการบริการสูงถึง 1250 ° F (677 ° C) โลหะผสมได้รับการอนุมัติโดยVdTÜVภายใต้ Werkstoffblatt 479
หุ้นบาร์ลวดและการปลอม
ASTM B462 ร็อดบาร์และสินค้าปลอม
ASTM B564 / ASME SB564 การตีขึ้นรูป
ASTM B574 / ASME SB574 ก้านบาร์และลวด
รหัสกรณี ASME 2226
ASME Code Case N-621
ISO 9723
ISO 9724
ลวด ISO 18274
DIN 17752 คัน & บาร์
ลวด DIN 17753
การตีขึ้นรูป DIN 17754
NACE MR 0103 / ISO 17945
NACE MR 0175 / ISO 15156
VdTÜV 479
แผ่นแผ่น
ASTM B575 / ASME SB575
ASTM B906 / ASME SB906
รหัสกรณี ASME 2226
ASME Code Case N-621
ISO 6208
ISO 9722
DIN 17750
NACE MR 0103 / ISO 17945
NACE MR 0175 / ISO 15156
VdTÜV 479
เพิก
ASTM B575 / ASME SB575
ISO 6208
ISO 18274
NACE MR0175 / ISO 15156
ท่อและท่อ
ASTM B619 / ASME SB619
ASTM B775 / ASME SB775 รอยท่อ
ASTM B622 / ASME SB622
ASTM B829 / ASME SB829 ท่อไร้รอยต่อ
ASTM B626 / ASME SB626
ASTM B751 / ASME SB751 ท่อเชื่อม
รหัสกรณี ASME 2226
ASME Code Case N-621
ISO 6207
DIN 17751
ผลิตภัณฑ์เชื่อม
INCONEL Filler Metal 622
AWS A5.14
ERNiCrMo-10
INCONEL ขั้วเชื่อม 622
AWS A5.11
ENiCrMo-10
แบบฟอร์มผลิตภัณฑ์อื่น ๆ
ASTM B366 / ASME SB366 ติ้ง
องค์ประกอบ DIN 17744
12 ข้อได้เปรียบในการแข่งขัน
(1) ประสบการณ์มากกว่า 50 ปีของการวิจัยและพัฒนาในโลหะผสมที่มีอุณหภูมิสูง, โลหะผสมความต้านทานการกัดกร่อน, โลหะผสมที่มีความแม่นยำ, โลหะผสมทนไฟ, โลหะหายากและวัสดุโลหะมีค่าและผลิตภัณฑ์
(2) ห้องปฏิบัติการที่สำคัญ 6 แห่งและศูนย์สอบเทียบ
(3) เทคโนโลยีที่จดสิทธิบัตร
(4) กระบวนการหลอมความบริสุทธิ์พิเศษ: VIM + IG-ESR + VAR
(5) ประสิทธิภาพสูงที่ยอดเยี่ยม
13 ระยะเวลาทางธุรกิจ
| ปริมาณการสั่งซื้อขั้นต่ำ | ตกลงกันได้ |
| ราคา | ตกลงกันได้ |
| รายละเอียดบรรจุภัณฑ์ | น้ำป้องกันการขนส่งสมุทรของโรงงานส่งออกบรรจุมาตรฐาน |
| เครื่องหมาย | ตามคำสั่ง |
| เวลาจัดส่ง | 60-90 วัน |
| เงื่อนไขการชำระเงิน | T / T, L / C ที่เห็น D / P |
| ความสามารถในการจัดหา | 300 เมตริกตัน / เดือน |
