UNS K93600 / W.Nr.1.3912 โลหะผสมเหล็กนิกเกิลความเหนียวที่ดีสำหรับชิ้นส่วนเลเซอร์

โลหะผสมเหล็กนิกเกิล 36 (UNS K93600, W.Nr. 1.3912) บาร์, หลอด, แถบ, ลวด, การปลอมสำหรับส่วนประกอบเลเซอร์ ฯลฯ

1 ผลิตภัณฑ์

โลหะผสมเหล็กนิกเกิล 36 (UNS K93600, W.Nr. 1.3912) กึ่งผลิตภัณฑ์สำหรับส่วนประกอบเลเซอร์ ฯลฯ

โลหะผสม 36 มีให้บริการในรูปแบบกึ่งสำเร็จมาตรฐานต่อไปนี้:

แผ่น

เงื่อนไขการจัดส่ง: รีดร้อนหรือเย็นรักษาความร้อนลดลงหรือดอง

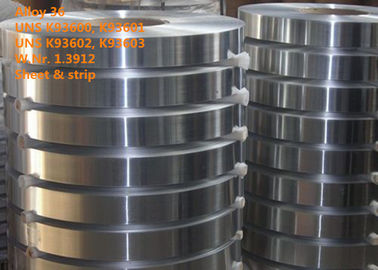

เพิก

เงื่อนไขการจัดส่ง: รีดเย็น, อบด้วยความร้อน, ดองหรืออบอ่อน

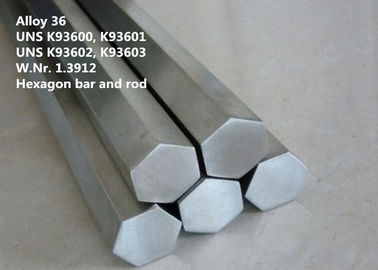

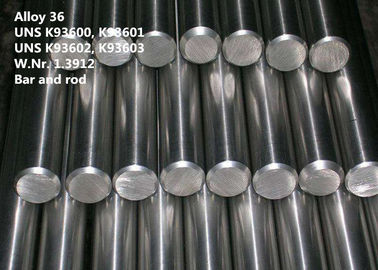

บาร์และ ร็อด

สภาพการจัดส่ง: ฟอร์จรีดรีดดึงความร้อนบำบัดออกซิไดซ์ขจัดคราบตะกรันหรือดองพลิกลอกพื้นดินหรือขัดเงา

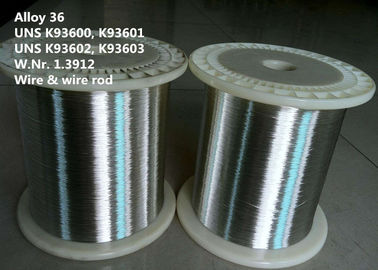

ลวด (โปรไฟล์, กลม, แฟลต, สี่เหลี่ยม)

เงื่อนไขการจัดส่ง: วาดสดใส, ¼ยากไปหายาก, อบอ่อนในแหวน, ภาชนะ, บนสิ่งของและ headstocks

เหล็กลวด

เงื่อนไขการจัดส่ง: แผ่นรีดร้อน (dia.5.5mm ถึง 40mm)

คนอื่น ๆ

สามารถร้องขอรูปร่างและขนาดอื่น ๆ เช่นดิสก์แหวนท่อไร้รอยต่อและการตีขึ้นรูป

2 การออกแบบที่เทียบเท่า

W.Nr. 1.3912, Ni36, Fe-Ni36 (AFNOR), 1J36, 4J36, โลหะผสม NILO 36, VDM® Alloy 36, Pernifer 36, Invar 36

UNS K93600 (สำหรับเทอร์โมสเตต), K93601 (สำหรับภาชนะความดัน), K93602 (สำหรับกระบวนการถอดชิป), K93603 (สำหรับโลหะผสมที่มีการขยายความร้อนต่ำ)

3 ภาพรวม

แม็กซ์ 36 เป็นโลหะผสมนิกเกิลเหล็กไบนารีที่มีค่าสัมประสิทธิ์การขยายตัวของความร้อนต่ำโดยเฉพาะอย่างยิ่งระดับของคาร์บอนและแมงกานีสเช่นเดียวกับเสรีภาพในการปนเปื้อนอย่างมีนัยสำคัญ การขึ้นรูปเย็นยังช่วยลดการขยายตัวของความร้อน ริ้วรอยประดิษฐ์ด้วยการรักษาความร้อนอย่างค่อยเป็นค่อยไปช่วยรักษาค่าสัมประสิทธิ์การขยายตัวในช่วงอุณหภูมิที่เลือก

โลหะผสม 36 มีลักษณะโดย:

co สัมประสิทธิ์การขยายตัวต่ำมากระหว่าง -250 ° C (-418 ° F) และ + 260 ° C (500 ° F)

duct มีความเหนียวและเหนียวดี

4 แอปพลิเคชัน

โลหะผสม 36 ประกอบด้วยนิกเกิล 36% ส่วนใหญ่สำหรับการขยายตัวที่ควบคุมและการใช้งานแม่เหล็ก

แอปพลิเคชันทั่วไปคือ:

◘ท่อสำหรับเก็บและขนส่งก๊าซเหลว

◘ส่วนประกอบสำหรับหน้าจอ OLED

◘อุปกรณ์วัดและควบคุมสำหรับอุณหภูมิต่ำกว่า 200 ° C (392 ° F) เช่นสำหรับเทอร์โมสแตท

◘บูชสำหรับข้อต่อสกรูหรือหมุดย้ำระหว่างโลหะต่างๆ

components ส่วนประกอบโลหะชีวภาพและโลหะสองเทอร์โมสแตติกซึ่ง Alloy 36 เป็นส่วนประกอบแฝง

◘แบบฟอร์มสำหรับการผลิตพลาสติกเสริมคาร์บอนไฟเบอร์ (CFP) โดยเฉพาะอย่างยิ่งสำหรับอุตสาหกรรมการบินและอวกาศ

◘โครงร่างสำหรับชุดควบคุมอิเล็กทรอนิกส์ในดาวเทียมและการเดินทางในอวกาศลดลงถึง -200 ° C (-328 ° F)

◘องค์ประกอบสนับสนุนสำหรับเลนส์แม่เหล็กไฟฟ้าในชุดควบคุมเลเซอร์

◘ลูกตุ้ม

◘ส่วนประกอบสำหรับอุตสาหกรรมยานยนต์

power สายไฟเหนือศีรษะในรุ่นที่ปรับได้และอายุที่สามารถชุบแข็งได้

5 องค์ประกอบทางเคมี (wt%):

6 คุณสมบัติทางกายภาพ

ความหนาแน่นที่ 20 ° C: 8.11 g / cm ³ (0.293lb / in ³ )

อุณหภูมิคูรี: 230 ° C (446 ° F)

โมดูลัสของความยืดหยุ่นในความตึงเครียด: 20.3 x 10 ³ ksi (140 x 10 ³ MPa)

ตารางที่ 6-1 จุดหลอมเหลวและจุดเปลี่ยน

ตารางที่ 6-2 การนำความร้อนที่ 20 ° C (68 ° F)

ตารางที่ 6-3 ค่าสัมประสิทธิ์เฉลี่ยของการขยายตัวทางความร้อน

ตารางที่ 6-4 การนำความร้อน

ตารางที่ 6-5 ความต้านทานไฟฟ้า

ตารางที่ 6-6 การขยายตัวทางความร้อนโดยทั่วไปของโลหะผสม 36

7 METALLOGRAPHY

ในสภาพการอบอ่อนล้อแม็ก 36 มีโครงสร้างผลึกเป็นศูนย์กลางลูกบาศก์ใบหน้า

ความ ต้านทานการกัดกร่อน 8 C

ในบรรยากาศแห้งแล้งอัลลอยด์ 36 ทนต่อการกัดกร่อนที่อุณหภูมิห้อง ในสภาพที่ไม่เอื้ออำนวยเช่นบรรยากาศชื้นการกัดกร่อนอาจเกิดขึ้นบนพื้นผิว

9 คุณสมบัติทางกล

ตารางที่ 9-1 คุณสมบัติทางกลทั่วไปของโลหะผสม 36 ในสภาพการอบอ่อน

ตารางที่ 9-2 คุณสมบัติเชิงกลทั่วไปของแท่งหลอมอ่อนหลังจากการขึ้นรูปเย็นที่อุณหภูมิห้อง

ตารางที่ 9-3 ความแข็ง

10 คำแนะนำในการทำงาน

อัลลอยด์ 36 สามารถขึ้นรูปได้ง่ายทั้งร้อนและเย็นและสามารถกลึงได้ ความสามารถทำงานได้นั้นเปรียบได้กับเหล็กกล้าไร้สนิมออสเทนนิติก

ขึ้นรูปร้อน

อัลลอยด์ 36 สามารถขึ้นรูปร้อนในช่วงอุณหภูมิระหว่าง 1,050 ถึง 800 ° C (1922-1472 ° F) พร้อมกับระบายความร้อนอย่างรวดเร็วในน้ำหรืออากาศ

ขึ้นรูปเย็น

สำหรับการขึ้นรูปเย็นชิ้นงานควรอยู่ในสภาพที่อบอ่อน โลหะผสม 36 มีอัตราการชุบแข็งที่คล้ายกันกับเหล็กกล้าไร้สนิมออสเทนนิติก สิ่งนี้ควรนำมาพิจารณาเมื่อเลือกอุปกรณ์การขึ้นรูปและการวางแผนกระบวนการขึ้นรูป การหลอมปานกลางจำเป็นสำหรับงานขึ้นรูปเย็นที่สำคัญ

รักษาความร้อน

การหลอมควรดำเนินการที่อุณหภูมิ 820 ถึง 900 ° C (1580-1652 ° F) ตามด้วยการระบายความร้อนด้วยอากาศ เมื่อเปรียบเทียบกับการระบายความร้อนด้วยอากาศการระบายความร้อนด้วยน้ำจะส่งผลให้ค่าสัมประสิทธิ์การขยายตัวของความร้อนลดลง

เครื่องจักรกล

โลหะผสม 36 ได้รับการประมวลผลที่ดีกว่าในสภาพที่อบอ่อน ลักษณะการตัดเฉือนของอัลลอยด์ 36 นั้นคล้ายคลึงกับสเตนเลสออสเทนนิติก ขอบคุณที่มีความเหนียวสูงเศษที่เกิดขึ้นในระหว่างการกลึงมักจะมีลักษณะเหมือนเชือกและมีความเหนียวและสามารถส่งผลให้เกิดการสึกหรออย่างรวดเร็วไปที่ไกด์นำขอบเครื่องมือตัด เครื่องมือควรมีส่วนร่วมตลอดเวลา ควรใช้ความเร็วตัดต่ำกับอัตราป้อนที่ไม่สูงเกินไป ความลึกของชิปที่เพียงพอเป็นสิ่งสำคัญในการตัดต่ำกว่าโซนที่ชุบแข็งก่อนหน้านี้

11 ข้อกำหนดมาตรฐาน

ASTM B388 แผ่นแถบ

ASTM B603 รางลวด

ASTM B753 แผ่น, แผ่น

ASTM F1684 แผ่น, แผ่น, บาร์, คัน

แผ่น DIN 1715 และแถบ

สายดิน DIN 17470

DIN 17745 แผ่น, แผ่น, บาร์, คัน

SEW 385 แผ่น, แผ่น, บาร์, คัน

AFNOR NF A54-301 ข้อเสนอ

12 ข้อได้เปรียบในการแข่งขัน:

(1) ประสบการณ์มากกว่า 50 ปีของการวิจัยและพัฒนาในโลหะผสมที่มีอุณหภูมิสูง, โลหะผสมความต้านทานการกัดกร่อน, โลหะผสมที่มีความแม่นยำ, โลหะผสมทนไฟ, โลหะหายากและวัสดุโลหะมีค่าและผลิตภัณฑ์
(2) ห้องปฏิบัติการที่สำคัญ 6 แห่งและศูนย์สอบเทียบ
(3) เทคโนโลยีที่จดสิทธิบัตร

(4) กระบวนการหลอมความบริสุทธิ์พิเศษ: VIM + IG-ESR + VAR

(5) ประสิทธิภาพสูงที่ยอดเยี่ยม

13 ระยะเวลาทางธุรกิจ
