รายละเอียดสินค้า:
|
| วัสดุ: | UNS S31653, 316LN-IG สแตนเลส | ||
|---|---|---|---|
| เน้น: | superalloy ประสิทธิภาพสูง,โลหะผสมที่ทนต่อการกัดกร่อน |
||

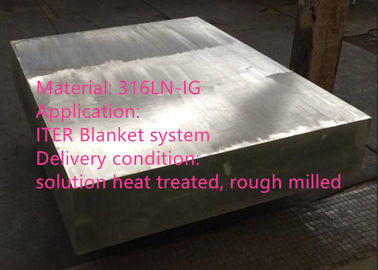

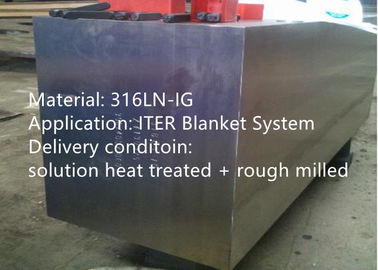

การตีขึ้นรูปสแตนเลส 316LN-IG และการตีขึ้นรูปแบบลงสำหรับระบบผ้าห่ม ITER
ผลิตภัณฑ์

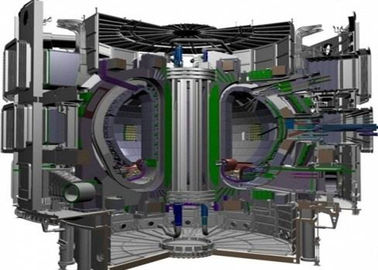

การขึ้นรูปสแตนเลส 316LN-IG และการตีขึ้นรูปแบบลงสำหรับระบบผ้าห่มของเครื่องปฏิกรณ์ทดลองทางความร้อนระหว่างประเทศ (ITER)
การออกแบบที่เทียบเท่า
UNS S31653, 022Cr17Ni12Mo2N, W.Nr.1.4404, 1.4432, X2CrNiMo17-12-2
ข้อกำหนดมาตรฐาน
ITER_D_G2VF8B V1.1
EN 10222-1 เหล็กกล้าตีขึ้นรูปเพื่อวัตถุประสงค์ด้านความดันส่วนที่ 1: ข้อกำหนดทั่วไปสำหรับการตีขึ้นรูปแบบเปิด
EN ISO 6892-1 วัสดุโลหะการทดสอบแรงดึงส่วนที่ 1: วิธีการทดสอบที่อุณหภูมิห้อง
EN ISO 6892-2 วัสดุโลหะการทดสอบแรงดึงส่วนที่ 2: วิธีการทดสอบที่อุณหภูมิสูง
EN 10228-4 การทดสอบแบบไม่ทำลายของการขึ้นรูปเหล็กกล้าตอนที่ 4: การทดสอบอัลตราโซนิคของออสเทนนิติก
และการขึ้นรูปเหล็กกล้าไร้สนิมออสเทนนิติก - เฟอริติก
EN 10228-2 การทดสอบแบบไม่ทำลายของการขึ้นรูปเหล็กกล้าตอนที่ 2: การทดสอบแบบเจาะทะลุ
EN 10204 ผลิตภัณฑ์โลหะ: ประเภทของเอกสารการตรวจสอบ
EN ISO 643 เหล็กกล้าการวิเคราะห์ขนาดจุลภาคของขนาดเกรนละเอียด
ASTM E 45 วิธีทดสอบมาตรฐานสำหรับการพิจารณาปริมาณการรวมของเหล็ก
ASTM A342 วิธีทดสอบมาตรฐานสำหรับการซึมผ่านของวัสดุแม่เหล็กอ่อนแรง
องค์ประกอบทางเคมี (wt%)
| ค | Ni | ร่วม | Cr | Mo | nb | B | ขอบคุณ |
| ≤0.03 | 12.0-12.5 | ≤0.05 | 17.0-18.0 | 2.30-2.70 | ≤0.10 | ≤0.0010 | ≤0.01 |
| ลูกบาศ์ก | Ti | Mn | ศรี | P | S | ยังไม่มีข้อความ | |
| 0.30 | ≤0.10 | 1.60-2.00 | ≤0.50 | ≤0.025 | ≤0.010 | 0.060-0.080 |
F เนื้อหาผิดพลาดและความสามารถในการซึมผ่านของแม่เหล็ก
เนื้อหาเฟอร์ไรต์ที่ประเมินโดยใช้ Schaeffler diagram, แก้ไขโดย Pryce และ Andrews (รูป RMC 1341.2, ส่วนที่ 3, RCC-MR 2007) จะน้อยกว่า 0.5%
การวัดค่าความสามารถในการซึมผ่านของแม่เหล็กสัมพันธ์ของการขึ้นรูปแบบสำเร็จรูปจะต้องวัดที่อุณหภูมิห้องหลังจากการหลอมน้ำยา ค่าที่วัดได้จะต้องต่ำกว่าหรือเท่ากับ 1.03 สำหรับฟิลด์ที่มีมากกว่า 80000A / m (1000Oe) ตามวิธีทดสอบ 2 หรือวัดด้วยตัวบ่งชี้การซึมผ่านต่ำμตามวิธีที่ 3 ของ ASTM A342
หนึ่งตัวอย่างต่อล็อตจะต้องนำมาจากตำแหน่งใกล้กับชิ้นทดสอบทดสอบทางกล
การวัดที่ทำด้วยวิธีการทางกายภาพอื่น ๆ (เช่น permascope, magnetoscope ฯลฯ ) สามารถรับได้หากมีข้อมูลเกี่ยวกับประเภทและเครื่องหมายการค้าของอุปกรณ์ที่เสนอและข้อมูลเกี่ยวกับการสอบเทียบ สำหรับวิธีการเหล่านี้ 1 การทดสอบจะต้องต่อการปลอม
โครงสร้าง
การตรวจสอบด้วยภาพถ่ายจะต้องดำเนินการควบคู่ไปกับทิศทางหลักของการขยาย โครงสร้างต้องเป็นเนื้อเดียวกัน
(1) ขนาดเกรน
จำนวนขนาดเกรนที่กำหนดตามมาตรฐาน EN ISO 643 จะต้องเท่ากับหรือมากกว่า 3 การกำหนดจะดำเนินการกับตัวอย่างทดสอบที่นำมาจากบริเวณใกล้เคียงของตัวอย่างทดสอบทางกลทันที
(2) การรวมที่ไม่ใช่โลหะ
ปริมาณและความหมายต้องเป็นไปตามข้อกำหนดของ ITER Vacuum Handbook; คำจำกัดความจะต้องเป็นไปตามมาตรฐาน ASTM E45-10: Microinclusions (การรวมเผ่าพันธุ์ที่ตรวจพบโดยวิธีการทดสอบด้วยกล้องจุลทรรศน์): วิธี D ใช้กับ ASTM E45-10 หมายเลขระดับความรุนแรงจะต้องไม่เกิน 1 สำหรับการรวมประเภท A, B และ C และสูงสุด 1.5 สำหรับ D
เงื่อนไขการจัดส่ง
ในสภาพการแก้ปัญหาความร้อนได้รับการรักษาและกลึงไปยังโปรไฟล์ตามที่ส่งมอบ
คุณสมบัติแรงดึง
| ทดสอบอุณหภูมิ℃ | แรงดึง MPa | ความแข็งแรง (0.2%) นาที MPa | การยืดตัว (5d) ขั้นต่ำ% |
| ห้อง | 525 -700 | ≥220 | ≥45 |
| 250 | ≥415 | ≥135 | - |
การทดสอบการเจาะ
การตรวจสอบของเหลวทะลุทะลวง 100% ของการปลอมแต่ละครั้งจะต้องดำเนินการตามข้อกำหนดของ EN 10228-2 การใช้น้ำยาแทรกซึม ITER ที่ได้รับการอนุมัตินั้นเป็นข้อบังคับตามที่ระบุไว้ใน ITER Vacuum Handbook
การ สอบ V OLUMETRIC
การตรวจสอบอัลตราโซนิก 100% ของแต่ละผลิตภัณฑ์จะต้องจัดทำตามมาตรฐาน EN 10228: ส่วนที่ 4 เกณฑ์การยอมรับซึ่งขึ้นอยู่กับความหนาจะต้องเป็นไปตามที่กำหนดไว้ในมาตรฐาน EN 10228-4 คลาสคุณภาพ 3 ถูกนำไปใช้สำหรับการตีขึ้นรูปที่ใช้สำหรับงานโครงสร้าง
การทดสอบนี้จะต้องดำเนินการเมื่อโปรไฟล์ของชิ้นส่วนอนุญาตการทดสอบที่น่าพอใจ จะต้องดำเนินการตามลำดับความชอบดังต่อไปนี้:
- หลังจากการตัดเฉือนสุดท้าย
- หลังจากการอบชุบด้วยความร้อนสำหรับคุณสมบัติทางกลไม่ว่าจะทำการตัดเฉือนในภายหลังหรือไม่ก็ตาม
ปริมาตรทั้งหมดของชิ้นส่วนจะต้องได้รับการตรวจด้วยคลื่นเสียงความถี่สูง ครอบคลุมการสแกน 100% ที่กำหนดไว้ใน§12.4ของมาตรฐาน EN 10228-4
ช่วงที่พิจารณาและเกณฑ์การยอมรับซึ่งขึ้นอยู่กับความหนาของชิ้นส่วนที่ตรวจสอบจะต้องเป็นไปตามที่กำหนดโดยมาตรฐาน EN 10228-4 สำหรับโพรบปกติ
ความได้เปรียบทางการแข่งขัน:
(1) ประสบการณ์มากกว่า 50 ปีของการวิจัยและพัฒนาในโลหะผสมที่มีอุณหภูมิสูง, โลหะผสมความต้านทานการกัดกร่อน, โลหะผสมที่มีความแม่นยำ, โลหะผสมทนไฟ, โลหะหายากและวัสดุโลหะมีค่าและผลิตภัณฑ์
(2) ห้องปฏิบัติการที่สำคัญ 6 แห่งและศูนย์สอบเทียบ
(3) เทคโนโลยีสิทธิบัตรหลายร้อยรายการ
(4) คุณภาพและประสิทธิภาพที่ยอดเยี่ยมซึ่งเป็นสิ่งจำเป็นในการรับประกันการทำงานที่มั่นคงของ ITER
(5) อนุมัติผู้จัดจำหน่ายระยะยาวที่เชื่อถือได้โดย ITER CHINA
ระยะเวลาธุรกิจ
| ปริมาณการสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | ตกลงกันได้ |
| รายละเอียดบรรจุภัณฑ์ | น้ำป้องกันการขนส่งสมุทรกล่องไม้รมควัน |
| เครื่องหมาย | ตามคำสั่ง |
| เวลาจัดส่ง | 90-120 วัน |
| เงื่อนไขการชำระเงิน | T / T, L / C ที่เห็น D / P |
| ความสามารถในการจัดหา | 200 เมตริกตัน / เดือน |
