UNS N07090 / W.Nr. 2.4632 โลหะผสมนิกเกิลสามารถขึ้นรูปได้ดีและสามารถเชื่อมได้

โลหะผสมนิกเกิลที่ใช้ 90 (UNS N07090, W.Nr. 2.4632) ผลิตภัณฑ์กึ่งสำเร็จรูปสำหรับพลังงานสะอาดและผลิตกระแสไฟฟ้า

1 ผลิตภัณฑ์

โลหะผสมนิกเกิลที่ใช้ 90 (UNS N07090, W.Nr. 2.4632) ผลิตภัณฑ์กึ่งสำเร็จรูปสำหรับพลังงานสะอาดและผลิตกระแสไฟฟ้า

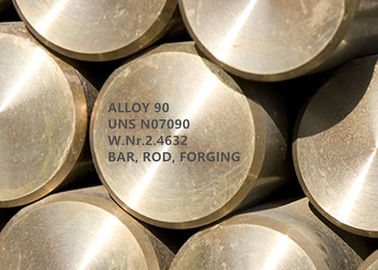

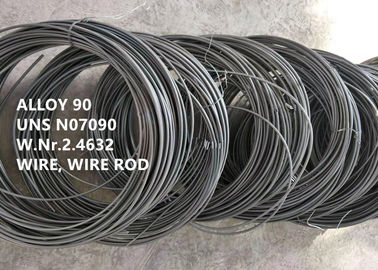

รูปแบบผลิตภัณฑ์กึ่งมาตรฐานประกอบด้วยแผ่น, แถบ, แผ่น, แถบรอบ, แถบแบน, การปลอม, หกเหลี่ยม, แหวน, แผ่นดิสก์, ลวดและสปริง ฯลฯ

2 การออกแบบที่เทียบเท่า

GH4090, UNS N07090, NIMONIC®อัลลอย 90, W.Nr. 2.4632, 2.4969, AWS 030

3 A PPLICATION

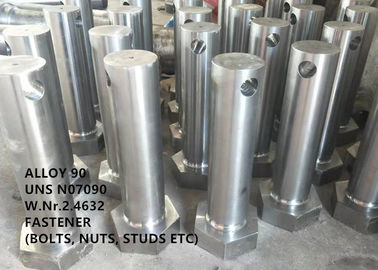

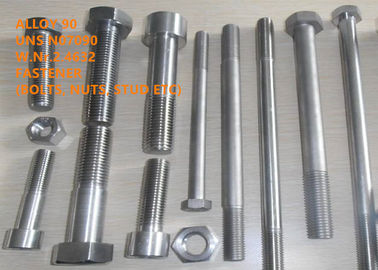

โลหะผสมนี้ใช้สำหรับใบกังหัน, แผ่นดิสก์, การตีขึ้นรูป, ส่วนของแหวน, ตัวยึด, ที่หนีบ, แหวนตราประทับ, องค์ประกอบที่ยืดหยุ่นและเครื่องมือที่ใช้งานได้ร้อน

4 ภาพรวม

ล้อแม็ก 90 เป็นโลหะผสมนิกเกิล - โครเมี่ยม - โคบอลต์ฐานดัดเสริมความแข็งแกร่งโดยการเพิ่มของไทเทเนียมและอลูมิเนียม มันได้รับการพัฒนาให้เป็นโลหะผสมที่ทนทานต่อการคืบคลานอายุใช้งานได้ที่อุณหภูมิสูงถึง 920 ° C (1688 ° F)

โลหะผสมมีความต้านทานแรงดึงสูงและความต้านทานการคืบความต้านทานการเกิดออกซิเดชันที่ดีและความต้านทานการกัดกร่อนใน 815 ~ 870 ° C ความแข็งแรงความล้าสูงและความสามารถในการขึ้นรูปและการเชื่อมได้ดี

5 องค์ประกอบทางเคมี (wt%):

ตารางที่ 1 (wt%)

6 คุณสมบัติทางกายภาพ

ความหนาแน่น: ρ = 8.18 g / cm ³ (0.296lb / in ³ )

ช่วงหลอม: 1310-1370 ℃ (2390-2500 ° F)

7 คุณสมบัติทางกล

สมบัติแรงดึงของบาร์อัดขึ้นรูป

การชุบความร้อน 8 h / 1080 ° C (1975 ° F) / AC + 16 h / 700 ° C (1290 ° F) / AC

8 ความต้านทานการกัดกร่อน

ออกซิเดชันในอากาศ (ความร้อนอย่างต่อเนื่อง)

การสูญเสียน้ำหนักขจัดคราบตะกรัน (mg / cm ² ) หลังจาก 100 ชั่วโมงที่

เครื่องทำความร้อนเป็นระยะ (ระบายความร้อนที่อุณหภูมิห้องทุก 24 ชั่วโมง)

การสูญเสียน้ำหนักขจัดคราบตะกรัน (mg / cm ² ) หลังจาก 100 ชั่วโมงที่

ความต้านทานต่อบรรยากาศที่มี SO ₂

9 โครงสร้าง

การปรับปรุงหลักของโลหะผสมคือ γ′-Ni ₃ (Al, Ti) ซึ่งตกตะกอนเป็นอนุภาคสี่เหลี่ยมจัตุรัสที่แตกต่างกันในเมล็ดพืชซึ่งยังสามารถมองเห็นได้ในขอบเขตของเกรน คาร์ไบด์จะตกตะกอนในกลุ่มที่ไม่ต่อเนื่องในเขตเกรน

10 คำแนะนำในการทำงาน

ขึ้นรูป

โลหะผสมสามารถรับรอยแตกภายในได้ง่ายเมื่อตีขึ้นรูปไม่อนุญาตให้ใช้ค้อนทุบขนาดใหญ่

ก่อนที่จะชาร์จเข้าไปในเตาเผาความร้อนอุณหภูมิเตาไม่สูงกว่า 700 ° C อุณหภูมิความร้อนสุดท้ายคือ 1150 ± 10 °ซ การปลอมเริ่มต้นที่อุณหภูมิไม่น้อยกว่า 1,060 ° C และอุณหภูมิการปลอมขั้นสุดท้ายไม่น้อยกว่า 950 ° C

อุณหภูมิความร้อนที่กลิ้งอยู่ที่ 1160 ° C และอุณหภูมิการตกแต่งไม่ต่ำกว่า 950 ° C

ผลิตภัณฑ์ที่ดึงเย็นจะได้รับการเปลี่ยนรูปเย็น 8% ~ 12% หลังจากการหลอมกลางขั้นสุดท้าย

ร้อนแรง orking

ล้อแม็ก 90 ควรจะร้อนในช่วง 1050-1200 ° C (1922-2192 ° F)

ระหว่างการ หลอม

การหลอมในช่วงเวลาควรอยู่ที่ 1,040 ° C (1904 ° F) ตามด้วยดับของน้ำหรืออากาศเย็น

แถบดึง เย็น

1,080 ± 10 ° C; เวลาในการถือครองดูตารางด้านล่างอากาศเย็นหรือน้ำเย็น + 750 ± 10 ° C 4h อากาศเย็น

แผ่นและแถบ (รัฐนุ่ม)

อ่อนตัวที่ 1100 ~ 1150 ° C, 1 ~ 10 นาที, ระบายความร้อนด้วยตัวกลางที่เหมาะสม, + 750 ± 10 ° C, 4 ชั่วโมง, ระบายความร้อนด้วยอากาศ

แผ่นและแถบ (สถานะยาก)

700 ~ 725 ° C, 4h, ระบายความร้อนด้วยอากาศ

สปริงลวด (ดึงเย็น)

600 ± 10 ° C, 16h, air cooled หรือ 650 ± 10 ° C, 4h, air cooled

ลวดสปริง ( รูปวาดเย็นและสารละลายที่เป็นของแข็ง )

1080 ± 10 ° C, 8h, อากาศเย็น + 700 ~ 750, 4h, อากาศเย็น

เครื่องจักรกล

ล้อแม็ก 90 ควรอยู่ในสภาพที่ได้รับความร้อนอย่างเต็มที่สำหรับการใช้งานทุกประเภท ความแข็งของวัสดุสูงในสภาวะนี้คือ 250-350 HV ต้องใช้เทคนิคการตัดเฉือนที่เข้มงวด

11 ข้อกำหนดมาตรฐาน

หุ้นบาร์ลวดและการปลอม

BS HR2, HR501, HR502 และ HR503

BS 3075 NA 19

SAE AMS 5829 โลหะผสมนิกเกิล, การกัดกร่อนและทนความร้อน, ลวดเชื่อม 56ni 19.5cr 16.5co 2.5ti 1.5al การเหนี่ยวนำสุญญากาศละลาย

AECMA PrEN 2295, 2296, 2297, 2400, 2401, 2669 และ 2670

ISO 15156-3 (NACE MR 0175)

NCK 20TA

แผ่นแผ่นและสตริป

BS HR202

AECMA Pren 2298

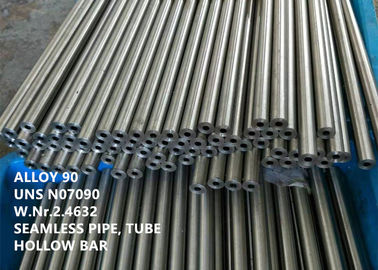

ท่อและท่อ

BS HR402

AECMA ข้อกำหนด 2299

12 ข้อได้เปรียบในการแข่งขัน:

(1) ประสบการณ์มากกว่า 50 ปีของการวิจัยและพัฒนาในโลหะผสมที่มีอุณหภูมิสูง, โลหะผสมความต้านทานการกัดกร่อน, โลหะผสมที่มีความแม่นยำ, โลหะผสมทนไฟ, โลหะหายากและวัสดุโลหะมีค่าและผลิตภัณฑ์
(2) ห้องปฏิบัติการที่สำคัญ 6 แห่งและศูนย์สอบเทียบ
(3) เทคโนโลยีที่จดสิทธิบัตร

(4) กระบวนการหลอมความบริสุทธิ์พิเศษ: VIM + IG-ESR + VAR

(5) ประสิทธิภาพสูงที่ยอดเยี่ยม
