รายละเอียดสินค้า:
|
| วัสดุ: | UNS N06686 เฟสเดียว คาร์บอนต่ำ โลหะผสม Ni-Cr-Mo-W ออสเทนนิติก | ||
|---|---|---|---|
| แสงสูง: | โลหะผสมเหล็กกล้าไร้สนิมออสเทนนิติก,โลหะผสมที่ทนต่อการกัดกร่อน,UNS N06686 โลหะผสมที่ทนต่อการกัดกร่อน |
||
โลหะผสมที่ทนต่อการกัดกร่อน 686 (N06686) ท่อ, แถบ, บาร์, การปลอม, สกรู, ลวดสำหรับ oceaneering
1 ผลิตภัณฑ์
โลหะผสมที่ทนต่อการกัดกร่อนดีเด่น 686 (UNS N06686) สำหรับการใช้งานทางทะเลและทางทะเล
ล้อแม็ก 686 มีให้บริการในรูปแบบของผลิตภัณฑ์เช่นท่อ, ท่อ, แผ่น, แถบ, แผ่น, แถบกลมและหกเหลี่ยม, การปลอม, การตีสต็อก, ลวดและเหล็กลวดในขดลวดและสปริง (สลักเกลียว, ถั่วและหมุด ฯลฯ )
2 การออกแบบที่เทียบเท่า
UNS N06686, W.Nr.2.4606, NiCr21Mo16W (DIN), อัลลอยInconel® 686
3 A PPLICATION
อัลลอยด์ 686 ใช้สำหรับต้านทานสื่อที่ก้าวร้าวในกระบวนการทางเคมีการควบคุมมลพิษการผลิตเยื่อและกระดาษและการจัดการขยะ
4 ภาพรวม
อัลลอยด์ 686 เป็นอัลลอยด์ Ni-Cr-Mo-W เฟสเดียวคาร์บอนต่ำออสเทนนิติกให้ความต้านทานการกัดกร่อนที่โดดเด่นในสภาพแวดล้อมที่รุนแรง นิกเกิลสูง (Ni) และโมลิบดีนัม (Mo) ให้ความต้านทานที่ดีในการลดเงื่อนไขและโครเมียมสูง (Cr) มีความต้านทานต่อสารออกซิไดซ์ โมลิบดีนัม (Mo) และทังสเตน (W) ช่วยต้านทานการกัดกร่อนเฉพาะที่เช่นรูพรุน มีการควบคุมเหล็ก (Fe) อย่างใกล้ชิดเพื่อเพิ่มคุณสมบัติ คาร์บอนต่ำ (C) ช่วยลดการตกตะกอนของเกรนเพื่อลดความต้านทานการกัดกร่อนในบริเวณรอยต่อที่ได้รับผลกระทบจากความร้อน ความต้านทานต่อการกัดกร่อนทั่วไปรูพรุนและรอยแยกเพิ่มขึ้นตามปริมาณการผสม (Cr + Mo + W) และโลหะผสม 686 คะแนนสูงกว่าวัสดุที่แข่งขัน
อัลลอยด์ 686 เป็นที่รู้จักกันในนามของโลหะผสมที่ทนต่อการกัดกร่อนในศตวรรษที่ 21 มันเป็นโลหะผสมที่สูงที่สุดของวัสดุโลหะผสมที่ทนต่อการกัดกร่อนในเชิงพาณิชย์
| โลหะผสม | เฟ | Ni | Cr | Mo | W | Cr + โม + W |
| UNS N06625 | 3 | 62 | 22 | 8.8 | - | 30.8 |
| UNS N10276 | 6 | 57 | 15.5 | 16 | 3.9 | 35.4 |
| UNS N06022 | 2 | 59.4 | 20.5 | 14.2 | 3.2 | 37.9 |
| UNS N06686 | 1 | 57 | 20.5 | 16.3 | 3.9 | 40.7 |
5 องค์ประกอบทางเคมี (wt%):
| เฟ | Ni | Cr | Mo | Mn | ศรี |
| ≤2.0 | สมดุล | 19.0-23.0 | 15.0-17.0 | ≤0.75 | ≤0.08 |
| ค | W | P | S | Ti | |
| ≤0.01 | 3.0-4.4 | ≤0.040 | ≤0.020 | 0.02-0.25 |
6 คุณสมบัติทางกายภาพ
ความหนาแน่นที่อุณหภูมิห้อง: 0.315 lb / in 3 (8.73 g / cm 3 )
ช่วงหลอม: 2440-2516 ° F (1338-1380 ° C)
ความสามารถในการซึมผ่าน 200 oersted (15.9 kA / m): 1.0001
7 คุณสมบัติทางกล
ตารางที่ 7-1 สมบัติเชิงกลอุณหภูมิห้อง
| รูปแบบสินค้า | ความหนาหรือเส้นผ่าศูนย์กลาง | แรงดึง | ความแข็งแรง (ชดเชย 0.2%) | การยืดออก | |||
| ใน | มิลลิเมตร | KSI | MPa | KSI | MPa | % | |
| จาน | 0.5 | 12.7 | 104.7 | 722 | 52.8 | 364 | 71 |
| จาน | 0.25 | 6.35 | 106.3 | 733 | 57.9 | 399 | 68 |
| แผ่น | 0.125 | 3.18 | 116.5 | 803 | 61.1 | 421 | 59 |
| แผ่น | 0.062 | 1.57 | 123 | 848 | 59.2 | 408 | 59 |
| คัน | 1.5 | 38.1 | 117.5 | 810 | 52.1 | 359 | 56 |
ตารางที่ 7-2 การทดสอบแรงดึงที่อุณหภูมิสูง
| อุณหภูมิ | ความแข็งแรงของผลผลิต | แรงดึง | การยืดออก | |||
| ° F | ° C | KSI | MPa | KSI | MPa | % |
| 75 | 24 | 57.5 | 396 | 107.3 | 740 | 60 |
| 200 | 93 | 46.8 | 323 | 100.2 | 691 | 69 |
| 400 | 204 | 42.1 | 290 | 92.1 | 635 | 67 |
| 600 | 316 | 41.7 | 288 | 87.3 | 602 | 60 |
| 800 | 427 | 32.5 | 224 | 82.6 | 570 | 69 |
| 1000 | 538 | 37.9 | 261 | 79.1 | 545 | 61 |
8 ความต้านทานการกัดกร่อน
อัลลอยด์ 686 มีความต้านทานการกัดกร่อนทั่วไปดีเยี่ยมการแตกร้าวการกัดกร่อนความเครียดและการกัดกร่อนแบบรูพรุนและรอยแยก ความต้านทานต่อการตกตะกอนตามขอบเกรนระหว่างการเชื่อมช่วยคงความต้านทานการกัดกร่อนในบริเวณรอยต่อที่มีผลต่อความร้อน
มันมีความต้านทานต่อทั้งกรดลดและออกซิไดซ์และสารละลายกรดผสม เหมาะอย่างยิ่งสำหรับการจัดการกรดผสมที่มีความเข้มข้นสูงของเฮไลด์ มันแสดงให้เห็นถึงความต้านทานที่ดีกับสื่อผสมกรดที่มีระดับ pH 1 หรือน้อยกว่าและระดับคลอไรด์มากกว่า 100,000 ppm
ความต้านทานของโลหะผสมกับการกัดกร่อนแบบรูเข็มมักจะถูกเปรียบเทียบโดยอ้างอิงกับสิ่งที่เรียกว่า ศักยภาพในการปฏิบัติงานสามารถเปรียบเทียบได้โดยการคำนวณ:
PREN =% Cr + 1.5 (% Mo +% W +% Nb)
เพื่อความเป็นเลิศสูงสุดอัลลอยด์สูง 686 ได้รับการพิสูจน์ว่าเป็นตัวเลือกที่ดีที่สุดสำหรับโลหะผสม Ni-Cr-Mo ที่มีวางจำหน่ายทั่วไป
| ล้อแม็ก 686 | 51 |
| ล้อแม็ก 22 | 47 |
| UNS N06059 | 47 |
| UNS N06200 | 47 |
| UNS N06022 | 46 |
| UNS N10276 | 45 |
| UNS N06625 | 40 |
ความต้านทานการกัดกร่อน - การใช้งานทางทะเล
แม็กซ์ 686 จัดแสดงความต้านทานที่ดีเยี่ยมต่อการกัดกร่อนแบบทั่วไปแบบกัลวานิกและการแปลเป็นภาษาท้องถิ่นและการปล่อยไฮโดรเจนในน้ำทะเล (ตารางด้านล่าง) นอกจากนี้น้ำทะเลมีผลเพียงเล็กน้อยต่อความต้านทานแรงล้าของโลหะผสม (รูปที่ 2) ดังนั้นอัลลอยด์ 686 จึงเป็นวัสดุที่เหมาะสำหรับการบริการทางทะเล

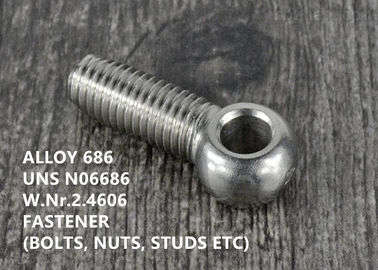

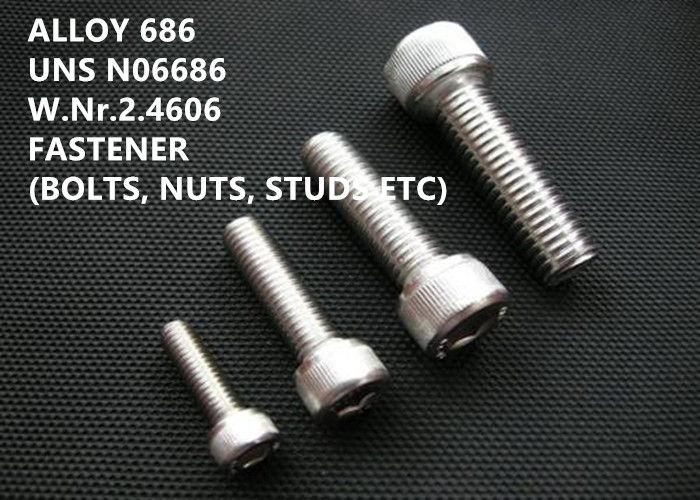

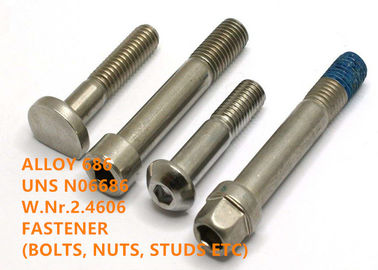

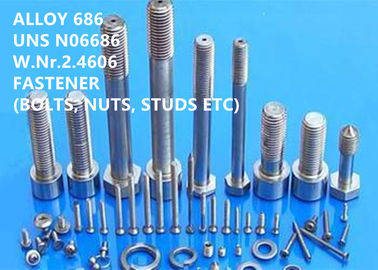

ตัวยึดโลหะผสม 686 (สลักเกลียว, ถั่ว, กระดุม, ฯลฯ ) ทำงานได้ดีในบริการทางทะเล อัลลอยด์ 686 สามารถเสริมความแข็งแรงด้วยการทำงานแบบเย็นเพื่อให้ได้ระดับความแข็งแรง 150 ksi หากต้องการสลักเกลียวที่มีความแข็งแรงสูง ตัวยึดความแข็งแรงสูงเหล่านี้มีความต้านทานต่อการกัดกร่อนในน้ำทะเลเหมือนกับวัสดุที่ผ่านการอบอ่อน
ตารางที่ 8-1 ความต้านทานต่อการกัดกร่อนรอยแยกในน้ำทะเลคลอรีนที่อุณหภูมิ 60 ° C เป็นเวลา 60 วัน
| ทดสอบวัสดุ | ความลึกของการโจมตีรอยแยก (mils) |
| ล้อแม็ก 686 | 0 |
| AISI 316 SS | 2 |
| Duplex SS 2207 | 2 |
| ล้อแม็ก 625 | 2 |
ตารางที่ 8-2 ความต้านทานต่อการกัดกร่อนรอยแยกในน้ำทะเลนิ่งที่ 25 ° C (77 ° F) เป็นเวลา 60 วัน
| วัสดุดัด | ไซต์ที่ถูกโจมตี / พร้อมใช้งาน | การโจมตีสูงสุด, มม. (ไมล์) |
| ล้อแม็ก 686 | 0/6 | 0.00 (0) |
| ล้อแม็ก 625 | 2/6 | 0.11 (4) |
| ล้อแม็ก C-276 | 0/6 | 0.00 (0) |
ตารางที่ 8-3 ความต้านทานต่อการกัดกร่อนรอยแยกในน้ำทะเลไหลที่ 14.4 ° C (58 ° F) เป็นเวลา 180 วัน
| โลหะผสม | การสูญเสียมวล (g) | การกัดกร่อนที่รอยแยก | แม็กซ์ ความลึกของการโจมตี mm (mils) |
| ล้อแม็ก 625 | 0.0023 | ใช่ | 0.01 (0.4) |
| 0.0045 | ใช่ | 0.02 (0.8) | |
| 0.1652 | ใช่ | 0.12 (5.0) | |
| ล้อแม็ก C-276 | ศูนย์ | ไม่ | 0 (0) |
| ศูนย์ | ไม่ | 0 (0) | |
| ล้อแม็ก 686 | ศูนย์ | ไม่ | 0 (0) |
| ศูนย์ | ไม่ | 0 (0) |
9 คำแนะนำในการทำงาน
การประดิษฐ์
โลหะผสม 686 ถูกประดิษฐ์ขึ้นมาอย่างง่ายดาย การขึ้นรูปสามารถใช้วิธีมาตรฐานที่ใช้กับโลหะผสมนิกเกิลสูงอื่น ๆ เช่น Alloy C-276, Alloy 22 และ Alloy 625 การชุบแข็งงานระหว่างการขึ้นรูปเย็นอาจทำให้การหลอมปานกลางจำเป็น
ทำงานร้อนแรง
การขึ้นรูปที่ร้อนควรอยู่ระหว่าง 1600-2250 ° F (870-1230 ° C) โดยการขึ้นรูปที่หนักกว่า 2,000 ° F (1090 ° C)
การหลอม
อัลลอยด์ 686 จะถูกอบอ่อนที่อุณหภูมิ 2150-2200 ° F (1180-1200 ° C) พร้อมการระบายความร้อนอย่างรวดเร็ว
ข้อกำหนดมาตรฐาน 10 ประการ
โลหะผสม 686 เน้นการออกแบบที่อนุญาตสำหรับ ASME มาตรา VIII, การก่อสร้างส่วนที่ 1 สำหรับบริการสูงถึง 800 ° F ถูกกำหนดไว้ใน ASME Code Case 2198 และตาราง 1B ของ ASME Section II, Part D สำหรับการผลิต ASME, Alloy 686 จัดอยู่ในประเภท P- ฉบับที่ 46 วัสดุ Alloy 686 ได้รับการรับรองจากVdTÜVสำหรับการใช้งานที่อุณหภูมิสูงถึง 400 ° C ใน Werkstoffblatt 515 / 12.97 โลหะผสมนี้ได้รับการอนุมัติภายใต้ NACE MR0175 สำหรับบริการน้ำมันและก๊าซ
ทั้งหมด f orms
NACE RP0294
Rod, b ar, w ความโกรธ , การปลอม และ f orging s tock
ASTM B462
ASME SB564 / ASTM B564
ASME SB574 / ASTMB574
DIN 17752
DIN 17753
DIN 17754
Plate, heet และ s trip
ASME SB575 / ASTMB575
ASTM B 906 / ASME SB 906
DIN 17750
ท่อและท่อ
ASTM B 163 / ASME SB 163
ASME SB619 / ASTM B619
ASME SB622 / ASTM B622
ASME SB626 / ASTM B626
ASME SB 751 / ASTM B751
ASME SB 775 / ASTM B775
ASME SB 829 / ASTM B829
DIN 17751
การเชื่อม p roducts
AWS A5.14 / ERNiCrMo-14
AWS A5.11 / ENiCrMo-14
รัด
ASTM F467, F467M
ASTM F468, F468M
SAE AMS J2295, J2271, J2655, J2280, J2484, J2485
ส่วนประกอบ
DIN 17744
11 เปรียบในการแข่งขัน
(1) ประสบการณ์มากกว่า 50 ปีของการวิจัยและพัฒนาในโลหะผสมที่มีอุณหภูมิสูง, โลหะผสมความต้านทานการกัดกร่อน, โลหะผสมที่มีความแม่นยำ, โลหะผสมทนไฟ, โลหะหายากและวัสดุโลหะมีค่าและผลิตภัณฑ์
(2) ห้องปฏิบัติการที่สำคัญ 6 แห่งและศูนย์สอบเทียบ
(3) เทคโนโลยีที่จดสิทธิบัตร
(4) กระบวนการหลอมความบริสุทธิ์พิเศษ: VIM + IG-ESR + VAR
(5) ประสิทธิภาพสูงที่ยอดเยี่ยม
13 ระยะเวลาทางธุรกิจ
| ปริมาณการสั่งซื้อขั้นต่ำ | ตกลงกันได้ |
| ราคา | ตกลงกันได้ |
| รายละเอียดบรรจุภัณฑ์ | ป้องกันน้ำ, การขนส่งสมุทร, บรรจุส่งออกมาตรฐานของโรงงานของ |
| เครื่องหมาย | ตามคำสั่ง |
| เวลาจัดส่ง | 60-90 วัน |
| เงื่อนไขการชำระเงิน | T / T, L / C ที่เห็น D / P |
| ความสามารถในการจัดหา | 3,000 ชิ้นต่อวัน |
